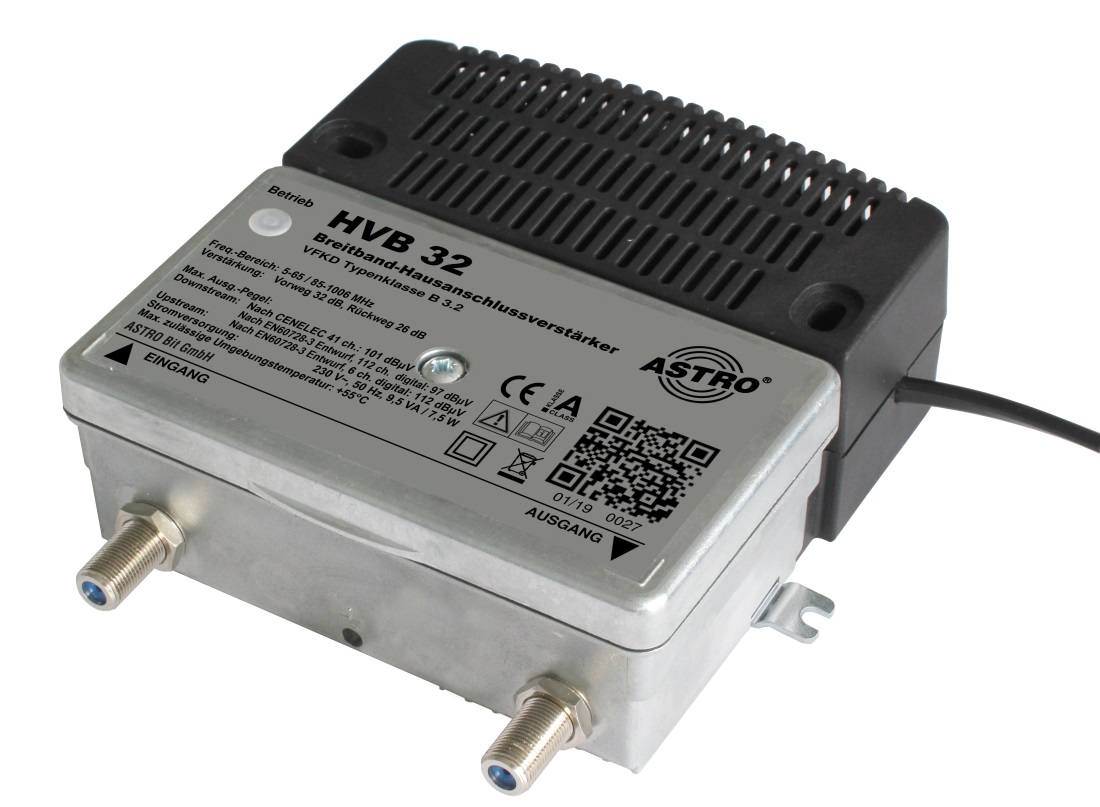

HVB 32 - Breitbandverstärker mit 65MHz Rückweg
58,25 €
Versandfertig in 10 Tagen, Lieferzeit 1-3 Tage
Produktinformationen "HVB 32 - Breitbandverstärker mit 65MHz Rückweg"
Interstage-Slpoe steckbar

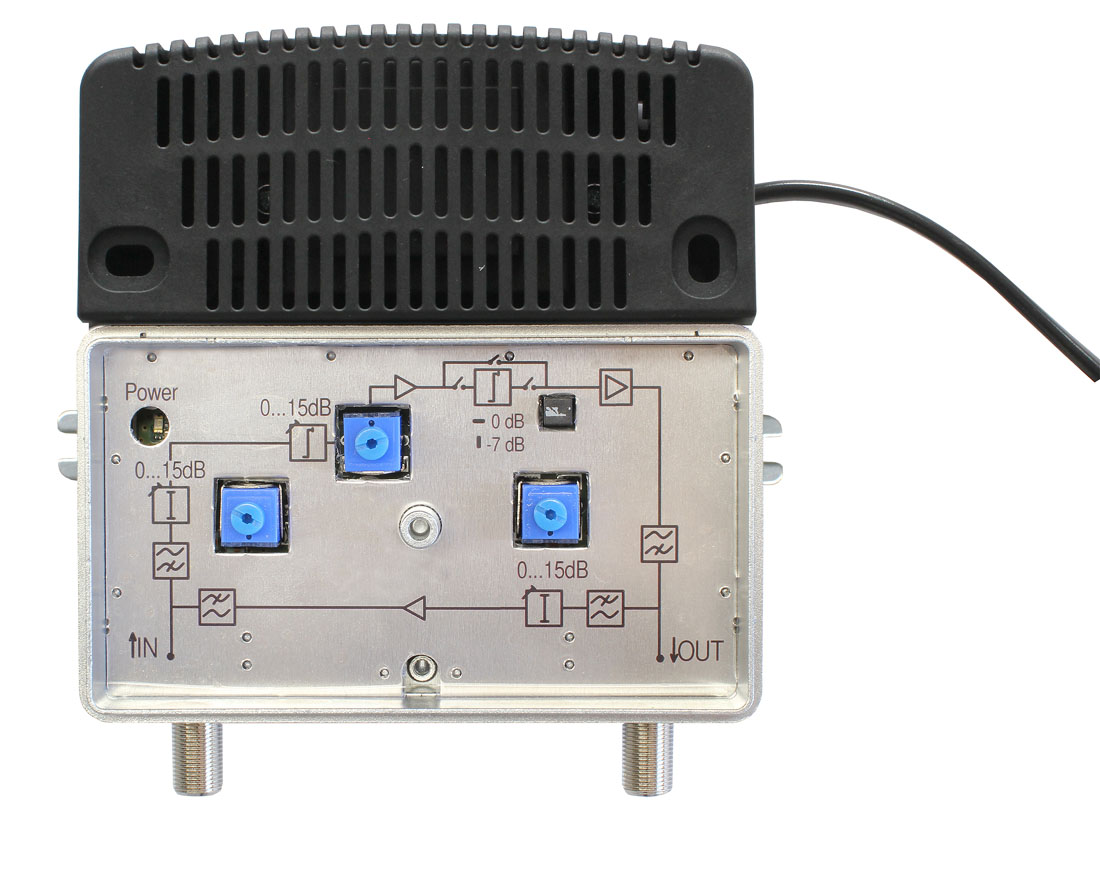

Dämpfungssteller vorw./Entzerr. /rückw. 0-15 dB
2x F-Buchsen
Universeller Breitbandverstärker
- Breitbandverstärker mit aktivem 65 MHz Rückweg
- hohe Aussteuerung des Rückweges für Betriebssicherheit auch bei Mehrkanallast
- Verstärkung Vorweg 32 dB
- Ausgangspegel Vorweg 101 dBµV
- Verstärkung Rückweg 26 dB
- Ausgangspegel Rückweg 112 dBµV (6 Träger im RW je 8 MHz / QAM256)
- Dämpfung Vorweg 0 - 15 dB im Eingang, Dämpfungssteller
- Entzerrer Vorweg 0 - 15 dB im Eingang, Dämpfungssteller
- Interstage Slope 0 oder 7 dB, steckbar
- Dämpfung im Rückweg 0 - 15 dB im Eingang, Dämpfungssteller
- Interstage Slope im Rückweg 3 dB fest
- Vodafone zertifiziert, Typklasse B(3.2)
Technische Daten:
|
Vorweg
| |
|
Frequenzbereich [MHz]
| 85 - 1006
|
|
Verstärkung [dB]
| 33 ± 1 |
|
Rauschmaß [dB]
| ≤ 5,5*
|
|
Entzerrer im Eingang [dB]
|
0 - 18 (Pegelsteller)
|
|
Dämpfung im Eingang [dB]
|
0 - 20 (Pegelsteller)
|
| Interstage Slope [dB] | 0 oder 7 (steckbar) |
|
Messpunkte: im Ausgang [dB] | 20 ± 1 (richtgekoppelt) |
|
Maximaler Ausgangspegel | |
|
Nach EN 60728-3, Entwurf, 112 Ch./8 MHz, 256 QAM, BER < 1E-9 Nach KDG 1 TS 140 (Cenelec 41 Ch.) [dBμV] | 98 101 |
|
Rückweg
| |
| Frequenzbereich [MHz] | 5 - 65 |
| Verstärkung [dB] | 24...27 ± 1 |
| Interstage Slope [dB] | 3 (fest) |
| Rauschmaß [dB] | ≤ 5,7** |
| Dämpfungssteller Eingang [dB] | 0 - 20 (Pegelsteller) |
| Maximaler Ausgangspegel | |
|
nach KDG 1 TS 140
Nach EN 60728-3, Entwurf, 6 Ch./8 MHz, 256 QAM, BER < 1E-9 [dBμV] |
mittlere Systemlast 111 |
| Allgemeine Daten | |
| VFKD Typenklasse | B3.2 |
| Leistungsaufnahme [VA] / [W] | 10 / 7,2 |
| Wellenwiderstand [Ω] | 75 |
| Rückflussdämpfung [dB] | ≥ 14 u. ab 40 MHz - 1,5 / Oktave (mindestens 10) |
| Anschlüsse | F-Buchsen, 75 Ω |
| EMV [Ω] | entspricht EN 50083 -2 |
| Versorgungsspannung [V~/Hz] | 230 / 50 |
| Zulässige Umgebungstemperatur [°C] | -15…+55 |
| Gehäuse (B x H x T) [mm] | 135 x 140 x 49 (inklusive Konnektoren) |
| Gewicht [kg] | 0,8 |
| Einbau- und Betriebshöhe | < 3000 m über N.N. |
| Schutzart | DIN EN 60 529-IP 20 |
