Digitale Twin-Kassette zur Umsetzung von 2x DVB-S(2) in 2x QAM Head-End Digital Transmodulator 2 x DVB-S/S2 2 x QAM Features • 2 DVB-S/S2 Tuner • 2 QAM-Full-Band-Modulatoren – Ausgangspegel elektronisch einstellbar • CI-Schacht für Tuner A mehrere Programme entschlüsselbar, abhängig von CA-Modul • Programmfilter: – Programme können entfernt werden (Programmdatenstrom- und Tabellenanpassung) • Transport Stream Processing: – Symbolrate einstellbar (Stuffing) – Ersatzsignal bei fehlerhaftem Eingangssignal – (Single Carrier, Null Packets, Tables) – Transportstrom- und ORGNET-ID einstellbar – Network Information Table (NIT) (für komplette Kopfstation) – Netz-/Betreiber-Identifikation einstellbar – Eine PID löschen (mehrere über PSW 1000) – Eine PID umbenennen (mehrere über PSW 1000) • Remote Control (über PSW 1000*) * und eine entsprechende Managementeinheit PSW-1000-Features • Komfortable Bedienoberfläche • Konfiguration speicher-/exportierbarTechnische Daten: Die Anforderungen der EG-Richtlinien 2011/65/EU, 2014/30/EU und 2014/35/EU werden erfüllt. Das Produkt erfüllt die Richtlinien und Normen zur CE-Kennzeichnung. Alle Werte sind, falls nicht anders angegeben, "typische Werte". HF-Eingang Frequenzbereich: 925 … 2150 MHz Pegelbereich: 60 dBμV … 80 dBμV DVB-S-Modes: DVB-S 1/2 , 2/3 , 3/4 , 5/6 , 7/8 DVB-S2-Modes: QPSK 1/2 , 3/5 , 2/3 , 3/4 , 4/5 , 5/6 , 8/9 , 9/10 8PSK 3/5 , 2/3 , 3/4 , 5/6 , 8/9 , 9/10 Symbolrate DVB-S: Symbolrate DVB-S2: QPSK: 10 … 30 MSymb/s 8PSK: 10 … 31 MSymb/s HF-Ausgang Frequenzbereich: 42,0 MHz … 860,0 MHz Kanäle: S21 … C69 Ausgangspegel: 97 dBμV Ausgangsimpedanz: 75 Ω Anschlüsse SAT-Eingänge: 2 F-Buchsen HF-Ausgang: 1 IEC-Buchse Anschlussleiste (10-polig): Für Versorgungsspannungen und Steuerleitungen Buchse RS 232: serielle Schnittstelle für Softwareaktualisierung Conditional Access: 1 (2 Programme entschlüsselbar) Fernwartung Fernbedienbar (über PSW 1000*): ja *und eine entsprechende Managementeinheit    Datenblatt Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier anrufen!

UFZ 30 Kathrein ProgrammierkabelVerbindungskabel für PC und Kopfstelle UFO 30. Der notwendige PC Treiber für das Programmierkabel steht zum kostenfreien Download auf der Kathrein-Homepage zur Verfügung.  Die Einstellung aller Parameter erfolgt über die Management-Software USW30. Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

HDM 1 multi Polytron HDMI ModulatorDer HDM 1 multi ist ein Modulator zur Umsetzung eines HDMI-Signals in einen DVB-T/-C / DTMB oder ATSC-T/-C Kanal. Der HDMI-Eingang unterstützt alle Video-Auflösungen bis 1080/60p. Zum Zusammenschalten mit externen Signalquellen steht ein Durchschleifeingang zur Verfügung. Das Gerät ist flexibel einsetzbar und kann HDMI-Signale von Receivern, Computern, Kameras, DVD-Playern und vielen anderen Geräten verarbeiten. Der Modulator wird über das mitgelieferte Steckernetzteil betrieben. 1x HDMI-Eingang 1x HF-Durchschleifeingang 1x HF-Ausgang: DVB-T/-C, DTMB, ATSC-T/-C MER ≥ 38 Stabiles Ausgangssignal Übersichtliche Menüstruktur Einfache Bedienung Kleiner Formfaktor Lieferumfang: 1x HDM 1 multi1x Bedienungsanleitung1x Steckernetzteil Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

TSM 32 HD - SAT-Konverter, 4 Eingänge umgesetzt in bis zu 32 Transponder Der SAT-Konverter TSM 32 HD konvertiert SAT-Signale von 4 Eingängen auf Frequenzen im Bereich von 290...2340 MHz. Dabei wird jeder gewünschte DVB-S/S2 SAT-Transponder aus seiner ursprünglichen Frequenzlage in ein frei wählbares Frequenzraster umgesetzt. Nicht gewünschte Transponder sind im Ausgangssignal nicht mehr enthalten.An den SAT-Eingängen können Quattro-, Quad- oder Wideband-LNBs angeschlossen werden. Der TSM 32 HD setzt 32 beliebige DVB-S oder DVB-S2 Transponder (QPSK/ 8PSK) in 32 beliebige Ausgangsfrequenzen im um. Der Ausgangsfrequenzbereich ist von 290 bis 2340 MHz individuell einstellbar. Die Ausgangssignale werden in ein vorhandenes, SAT-taugliches Koaxial-Verteilnetz eingespeist. Hierbei ist es nicht relevant, ob es sich um ein Netz mit Stern-, Baum- oder gemischter Struktur handelt.Das Gerät ist vorprogrammiert mit mehr als 100 deutschsprachigen Programmen inkl. Sky-Transpondern.Die Teilnehmer können alle auf den Transpondern befindlichen Programme mit einem handelsüblichen DVB-S/S2 Receiver oder TV-Gerät mit integriertem DVB-S/S2 Tuner empfangen. Es ist unerheblich, ob die einzelnen Programme in HDTV-, als Pay-TV- oder als frei empfangbare Signale ausgestrahlt werden. Die Programmierung erfolgt über den Drehknopf am Gerät. Im Display erfolgt die Führung durch das Menü und die Anzeige der eingestellten Parameter. Betrieb mit Quattro-, Quad- oder wahlweise mit Wideband-LNBs  32 Transponder umsetzbar Sicherung der Programmierung auf SD-Karte Lieferung mit Stecker-Netzteil Technische Daten: Technische Daten / Specifications Typ / Type TSM 32 HD Artikel-Nr. / Article no. 5903550 Eingänge / Inputs 4 SAT (QUATTRO / QUAD / WIDEBAND) Eingang / Input   Frequenzbereich / Frequency range 950...2150 MHz (Quattro, Quad) / 290...2340 MHz (wideband) Eingangspegel / Input level 40...95 dBµV ESD-Schutz / ESD protection alle Eingänge / all inputs Schaltspannung @ SAT-Eingang Switching voltage @ SAT input AUS (OFF) / 13 V / 18 V /0 kHz / 22 kHz (wählbar via Software / selectable via software) Strom @ SAT-Eingang / Current @ SAT input 500 mA Ausgang / Output 1 Frequenzbereich / Frequency range 290...2340 MHz* Ausgangspegel SAT / Output level SAT 112 dBµV (pro Transponder / per transponder) Ausgangspegel SAT / Output level SAT 132 dBµV (@ IM3 35 dB) Welligkeit / Flatness <1 dB Pegelsteller / Level adjustment 20 dB Entzerrer / Slope 15 dB Verstärkung SAT / Gain SAT <40 dB Testpunkt / Test point 1 (-30 dB zum Ausgangspegel / -30 dB to the output level) Anzahl der Transponder / Number of transponders 32 (Konvertierung / Convertion) Bandbreite / Bandwidth 1...64 MHz (1 MHz Schritte / 1 MHz steps) Selektivität / Selectivity 35 dB (@ 1 MHz) Rückflussdämpfung / Return loss 10 dB SD-Port 1 Funktion / Function Laden/Sichern der Konfiguration / Load/reload of configuration Betriebsparameter / Operating parameters   Betriebstemperatur / Operating temperature -5...+50 °C Maße (B x H x T) / Dimensions (W x H x D) 181 x 165 x 60 mm Parameter Steckernetzteil / Parameters power supply   Spannungsversorgung / Power supply 100...240 V~, 50/60 Hz Leistungsaufnahme / Power concumption 25 W Ausgangsspannung / Output voltage +12 V ±1 V Ausgangsstrom / Output current 2,5 A InfoblattBedienungsanleitungVorprogrammierung TSM 32 HDKatalog (weitere Kopfstellentechnik) Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

Netzteil für die Kopfstationen STC 332, STC 316 und STC 1200 auch für die Kopfstationen von Hirschmann der Typ CSS 3000 geeignet. Lieferung inkl. Bedienteil Das Netzteil ist Gebraucht, generalüberholt und geprüft.Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

HDTV 1000 ASI LAN Kopfstation, Kanalumsetzer, neu, unbenutzt, GewährleistungDigitale Twin-Cassette (DVB-S2 in QAM) mit integriertem TP-Modul und 1 Common Interface, (NIT-Conversion für bis zu 32 Transponder, Stuffing, Transportströme ausfiltern und bandbreitenoptimiert wieder transmodulieren, Einstellen einer Operator-ID) zur Umsetzung von 2 Transpondern, 1 ASI Ein- und 1 ASI-Ausgang, LAN-Schnittstelle, DiSEqC, 2 Ausgangskanäle über Fullbandmodulatoren im Bereich 45–862 MHz.Die Twin-Transmodulator-Cassette ist ein QPSK-Umsetzer, der alle nach DVB-S-/DVB-S2-Standard Programme modulierten in zwei QAM-modulierte Kabelsignale konvertiert. HDTV 1001 C kann den Transportstrom TS A über das CA-Modul verschlüsseln. Der über die ASI-Buchse (ASI – Asynchronous Serial Interface gem. DIN EN 50083-9) eingespeiste Transportstrom kann in die Transportströme der Modulatoren eingefügt werden. Der Signallauf wird in den Menüs Eingangssignallauf "INROUTE" und Ausgangssignallauf "OUTROUTE" festgelegtTechnische Daten:HF-EingangFrequenzbereich925 ... 2150 MHzPegelbereich60 dBμV ... 80 dBμVEingangsimpedanz 75 Ω DVB-S-ModiQPSK 1/2, 2/3, 3/4, 5/6, 7/8DVB-S2-ModiQPSK 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK 3/5 , 2/3 , 3/4 , 5/6 , 8/9 , 9/10 Symbolrate DVB-S QPSK: 2 ... 45 MSymb/s Symbolrate DVB-S2 QPSK: 10 ... 30 MSymb/s 8PSK: 10 ... 31 MSymb/s HF-Ausgang Kanäle S21 ... C69 Frequenzbereich 42.0 MHz ... 860.0 MHz Ausgangspegel typ. 97 dBμV Ausgangsimpedanz 75 Ω Anschlüsse HF-Eingänge F-Buchsen 75Ω 2 HF-Ausgang IEC-Buchse 75Ω 1 ASI-Eingang BNC-Buchse 75Ω 1 ASI-Ausgang BNC-Buchse 75Ω 1 Anschlussleiste (für Versorgungsspannungen und Steuerleitungen) 20-polig Common Interface (mehrere Programme entschlüsselbar) 1 Fernwartung Fernbedienbar (über PSW 1000*) ja Fernupdate (über BEflash*) (* und eine entsprechende Managementeinheit) ja Lieferumfang Cassetten 1 HF-Kabel 2 Kurzmontageanleitung 1HDTV 1000 ASI LAN - Flyer Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

MK 16-00N Compact High Performance Kopfstelle | DVB-S/S2/S2X in DVB-C/T kostengünstige 16-Kanal-FTA-Einheit 4 Eingänge für Quattro oder Quad-LNB oder Einkabel-LNB Mit integriertem Multischalter Einkabelempfang (I und II) möglich Wandelt 16 × DVB-S/S2/S2X in 16 × DVB-C/-T Ausgangsmodulation konfigurierbar Optimiertes Kapazitätsmanagement Remux | Crossmultiplex NIT-Editiermöglichkeit (Softwareerweiterung nötig) PID-Filtering (Softwareerweiterung nötig) Schnittstelle für CASimulcrypt Server (Softwareerweiterung nötig) Web-basierte Konfiguration, für AXING SMARTPortal geeignet Unterstützt SNMPv1 und SNMPv2c Für Wandmontage oder als 19"-Einheit verwendbarTechnische DatenEingänge Anschluss 4 × F-Buchse Frequenzbereich 950 … 2150 MHz @ DVB-S/S2/S2X Eingangspegel 43 … 84 dBµV @ DVB-S/S2/S2X LNB-Spannung 13/17 V; 22 kHz on/off; DiSEqC 1.x Max. LNB-Strom 250 mA je Eingang 500 mA pro Gerät Eingangsmodulation Typ QPSK/8PSK/8APSK/16APSK/32APSK @ DVB-S/S2/S2X Konformität DVB-S = EN 300 421 DVB-S2 = EN 302 307-1V1.4.1 DVB-S2X = EN 302 307-2V1.1.1 Unterstützte Transportstreams MPEG-2 ISO/IEC 13818 | MPEG-4 ISO/IEC 14496 Symbolrate 1,5 … 45 MS/s (< 40 MS/s in 32APSK) @ DVB-S/S2/S2X Transportstreams Änderbare Programminformationen Programmname, SID-Remapping, PID-Remapping, PID-Filtering* TSID, ONID LCN Ja NIT-Handling @ DVB-C Auto | Aus | Manuell* Verschlüsselung DVB-CSA*, DVB-CISSA*, ATIS-IDSA*, AES-ECB*, AES-CBC* Ausgang Anzahl Kanäle 16 × DVB-C/DVB-T Frequenzbereich 109 … 1006 MHz @ DVB-C 109 … 862 MHz @ DVB-T Kanäle auswählbar S2 … K87 @ DVB-C S2 … K69 @ DVB-T Kanalbandbreite 7/8 MHz @ DVB-T Mögliche Frequenzänderung –4 … +4 MHz (0,5-MHz-Schritte) Anschluss 1 × F-Buchse Impedanz 75 Ω Ausgangspegel einstellbar 75 … 95 dBµV Ausgangsmodulation Konformität DVB-T (EN 300 744) DVB-C (EN 300 429/ITU-TJ.83 Annex A/C) Typ QAM16, QAM32, QAM64, QAM128, QAM256 @ DVB-C QPSK, QAM16, QAM64 @ DVB-T MER ≥ 40 dB @ DVB-C ≥ 36 dB @ DVB-T Bitrate, max. 50,87 Mbps @ DVB-C | 31,668 Mbps @ DVB-T FFT 2K mode @ DVB-T FEC 1/2, 2/3, 3/4, 5/6, 7/8 @ DVB-T Schutzintervall 1/4, 1/8, 1/16, 1/32 @ DVB-T Symbolrate 1 … 7,5 MBaud/s @ DVB-C Schnittstellen Ethernet-Anschlüsse 1 × RJ 45 Ethernet-Normen IEEE 802.3, 100 Base-T @ Control Unterstützte Konfigurations-Protokolle HTTP, SNMP v1, SNMP v2c, AXING SMARTPortal** Allgemein Betriebstemperaturbereich (gemäß EN 60065) –10 °C … +50 °C Betriebsspannung 100 … 240 VAC/50 … 60 Hz Leistungsaufnahme 35 W Potentialausgleichanschluss 4 mm² Maße (B × H × T) ca. 480 × 253 × 47 mm Gewicht 3,150 kg Anmerkungen *nur mit Softwareerweiterung **verschlüsselte, Cloud-basierte Anwendung zur Konfiguration, Überwachung und Fernwartung Flyer MK 16-00NDatenblatt MK 16-00NBetriebsanleitungKatalog (weitere Kopfstellen) Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

MK 8-03N DVB-Kopfstelle - 8 × DVB-S/S2/S2X in 8 × DVB-C/T - CI 8 unabhängige Tunereingänge Wandelt 8 × DVB-S/S2/S2X in 8 × DVB-C oder DVB-TAusgangsmodulation konfigurierbarOptimiertes KapazitätsmanagementRemux | CrossmultiplexEntschlüsselung verschlüsselter Programmpakete über CA-Module (auch High-Speed-Module) möglichFlexible und effiziente Zuordnung von Programmen zu CA-ModulenNIT-Editiermöglichkeit (Softwareerweiterung nötig)PID-Filtering (Softwareerweiterung nötig)Schnittstelle für CASimulcrypt Server (Softwareerweiterung nötig)Web-basierte Konfiguration, für AXING SMARTPortal geeignetUnterstützt SNMPv1 und SNMPv2cFür Wandmontage oder als 19"-Einheit, 1 HE verwendbar Technische DatenEingänge Anzahl Tuner 8 × DVB-S/S2/S2X Anschluss 8 × F-Buchse Frequenzbereich 900 … 2150 MHz @ DVB-S/S2/S2X Eingangspegel 43 … 84 dBµV @ DVB-S/S2/S2X LNB-Spannung 13/17 V; 22 kHz on/off; DiSEqC 1.0 Max. LNB-Strom 250 mA je Eingang 1000 mA pro Gerät CI-Steckplätze 3 Eingangsmodulation Typ QPSK/8PSK/8APSK/16APSK/32APSK @ DVB-S/S2/S2X Konformität DVB-S = EN 300 421 DVB-S2 = EN 302 307-1 v1.4.1 DVB-S2X = EN 302 307-2 v1.1.1 Unterstützte Transportstreams MPEG-2 ISO/IEC 13818 | MPEG-4 ISO/IEC 14496 Fehlerkorrektur auto Symbolrate 1,5 … 45 MS/s (< 40 MS/s in 32-APSK) Transportstreams Änderbare Programminformationen Programmname, SID-Remapping, PID-Remapping, PID-Filtering* TSID, ONID LCN Ja NIT-Handling @ DVB-C Auto | Aus | Manuell* Verschlüsselung DVB-CSA*, DVB-CISSA*, ATIS-IDSA*, AES-ECB*, AES-CBC* Ausgang Anzahl Kanäle 8 × DVB-C/DVB-T Frequenzbereich 109 … 1006 MHz @ DVB-C 109 … 862 MHz @ DVB-T Kanäle auswählbar S2…K87 @ DVB-C S2…K69 @ DVB-T Kanalbandbreite 7/8 MHz @ DVB-T Mögliche Frequenzänderung –4 … +4 MHz (0,5-MHz-Schritte) Anschluss 1 × F-Buchse Impedanz 75 Ω Ausgangspegel einstellbar 75 … 95 dBµV @ DVB-C/DVB-T Ausgangsmodulation Konformität DVB-T (EN 300 744) DVB-C (EN 300 429/ITU-TJ.83 Annex A/C) Typ QAM16, QAM32, QAM64, QAM128, QAM256 @ DVB-C QPSK, QAM16, QAM64 @ DVB-T MER ≥ 40 dB @ DVB-C ≥ 36 dB @ DVB-T Bitrate, max. 50,87 Mbps @ DVB-C | 31,668 Mbps @ DVB-T FFT 2K mode @ DVB-T FEC 1/2, 2/3, 3/4, 5/6, 7/8 @ DVB-T Schutzintervall 1/4, 1/8, 1/16, 1/32 @ DVB-T Symbolrate 1 … 7,5 MBaud/s @ DVB-C Schnittstellen Ethernet-Anschlüsse 1 × RJ 45 Ethernet-Normen IEEE 802.3, 100 Base-T Unterstützte Konfigurations-Protokolle HTTP, SNMP v1, SNMP v2c, AXING SMARTPortal** Allgemein Betriebstemperaturbereich (gemäß EN 60065) –10°C…+50°C Betriebsspannung 100 … 240 VAC/50 … 60 Hz Leistungsaufnahme 50 W Potentialausgleichanschluss 4 mm² Maße (B × H × T) ca. 436 × 253 × 47 mm Gewicht 2,600 kg Anmerkungen *nur mit Softwareerweiterung **verschlüsselte, Cloud-basierte Anwendung zur Konfiguration, Überwachung und Fernwartung Datenblatt MK 8-03N AXING-Flyer_MK_DEKatalog (weitere Kopfstellen) Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

MK 8-06i Hybrid-Kopfstelle - 8 × DVB-S/T/C in DVB-C/T/IPTV - CI 8 unabhängige Multitunereingänge Wandelt 8 × DVB-S/S2/S2X/T/T2/C in 8 × DVB-C/-T bzw. 512 × SPTS oder 8 × MPTS (für IPTV Softwareerweiterung nötig) Ausgangsmodulation konfigurierbar Optimiertes Kapazitätsmanagement Remux | Crossmultiplex Entschlüsselung verschlüsselter Programmpakete über CA-Module (auch High-Speed-Module) möglich Flexible und effiziente Zuordnung von Programmen zu CA-Modulen NIT-Editiermöglichkeit (Softwareerweiterung nötig) PID-Filtering (Softwareerweiterung nötig) Schnittstelle für CASimulcrypt Server (Softwareerweiterung nötig) Web-basierte Konfiguration, für AXING SMARTPortal geeignet Unterstützt SNMPv1 und SNMPv2c Für Wandmontage oder als 19"-Einheit verwendbar Technische DatenEingänge Anzahl Tuner 8 × DVB-S/S2/S2X/T/T2/C Anschluss 8 × F-Buchse Frequenzbereich 900 … 2150 MHz @ DVB-S/S2/S2X 50 … 898 MHz @ DVB-C 50 … 898 MHz @ DVB-T/T2 Kanalbandbreite 5/6/7/8 MHz @ DVB-T/T2 Eingangspegel 43 … 84 dBµV @ DVB-S/S2/S2X 49 … 84 dBµV @ DVB-C 39 … 84 dBµV @DVB-T/T2 LNB-Spannung 13/17 V; 22 kHz on/off; DiSEqC 1.0 Max. LNB-Strom 250 mA je Eingang 1000 mA pro Gerät CI-Steckplätze 6 Eingangsmodulation Typ QPSK/8PSK/8APSK/16APSK/32APSK @ DVB-S/S2/S2X QAM16, QAM32, QAM64, QAM128, QAM256 @ DVB-C QPSK, QAM16, QAM64 @ DVB-T QPSK, QAM16, QAM64, QAM256 @ DVB-T2 Konformität DVB-S = EN 300 421 DVB-S2 = EN 302 307-1V1.4.1 DVB-S2X = EN 302 307-2V1.1.1 DVB-C = EN 300 429/ITU-TJ.83 Annex A/C DVB-T = EN 300 744 DVB-T2 = ETSI EN 302 755 Unterstützte Transportstreams MPEG-2 ISO/IEC 13818 | MPEG-4 ISO/IEC 14496 Fehlerkorrektur auto Symbolrate 1,5 … 45 MS/s (< 40 MS/s in 32APSK) @ DVB-S/S2/S2X 1 … 7,2 Mbaud @ DVB-C Transportstreams Änderbare Programminformationen Programmname, SID-Remapping, PID-Remapping, PID-Filtering* TSID, ONID LCN Ja NIT-Handling @ DVB-C Auto | Aus | Manuell* Verschlüsselung DVB-CSA*, DVB-CISSA*, ATIS-IDSA*, AES-ECB*, AES-CBC* Ausgang Anzahl Kanäle 8 × DVB-C/DVB-T Frequenzbereich 109 … 1006 MHz @ DVB-C 109 … 862 MHz @ DVB-T Kanäle auswählbar S2 … K87 @ DVB-C S2 … K69 @ DVB-T Kanalbandbreite 7/8 MHz @ DVB-T Mögliche Frequenzänderung –4 … +4 MHz (0,5-MHz-Schritte) Anschluss 1 × F-Buchse Messbuchse 1 × F-Buchse (–30 dB) Impedanz 75 Ω Ausgangspegel einstellbar 80 … 100 dBµV @ DVB-C 77 … 98 dBµV @ DVB-T Ausgangsmodulation Konformität DVB-T (EN 300 744) DVB-C (EN 300 429/ITU-TJ.83 Annex A/C) Typ QAM16, QAM32, QAM64, QAM128, QAM256 @ DVB-C QPSK, QAM16, QAM64 @ DVB-T MER ≥ 40 dB @ DVB-C ≥ 36 dB @ DVB-T Bitrate, max. 50,87 Mbps @ DVB-C | 31,668 Mbps @ DVB-T FFT 2K mode @ DVB-T FEC 1/2, 2/3, 3/4, 5/6, 7/8 @ DVB-T Schutzintervall 1/4, 1/8, 1/16, 1/32 @ DVB-T Symbolrate 1 … 7,5 MBaud/s @ DVB-C IP-Ausgang Transportstreams 512 × SPTS | 8 × MPTS Gesamtnettodatenrate 900 Mbps Datenrate pro Tuner 125 Mbps Unterstützte Transportprotokolle UDP Unterstützte Anwendungsprotokolle RTP Schnittstellen Ethernet-Anschlüsse 2 × RJ 45 Ethernet-Normen IEEE 802.3, 100 Base-T @ Control IEEE 802.3, 1000 Base-T /1 GbE @ IPTV OUT Unterstützte Konfigurations-Protokolle HTTP, SNMP v1, SNMP v2c, AXING SMARTPortal** Allgemein Betriebstemperaturbereich (gemäß EN 60065) –10 °C … +50 °C Betriebsspannung 100 … 240 VAC/50 … 60 Hz Leistungsaufnahme 60 W Potentialausgleichanschluss 4 mm² Maße (B × H × T) ca. 480 × 253 × 47 mm Gewicht 2,800 kg Anmerkungen *nur mit Softwareerweiterung **verschlüsselte, Cloud-basierte Anwendung zur Konfiguration, Überwachung und Fernwartung Datenblatt MK 8-06i AXING-Flyer MKi INFO - SMARTPortal Katalog (weitere Kopfstellen) Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

PCU 8610 - Kompakt-Kopfstelle - DVB-S/S2 in DVB-C Umsetzung von 8 Transpondern Die kompakte Kopfstelle PCU 8610 setzt Satelliten-Signale wahlweise in DVB-C-Kanäle um. Die Kopfstelle zeichnet sich insbesondere durch das integrierte Eingangsverteilfeld aus, an das bis zu vier SAT-Ebenen angeschlossen werden, die beliebig auf die acht Tuner verteilt werden können. Die Schaltmatrix begünstigt so die schnelle und komfortable Installation. Die PCU Kopfstellen erlauben den Eingriff in den Transportstrom, um beispielweise Programme zu löschen, NIT / ONID Daten anzupassen oder eine Programmzuordnung über die LCN-Funktion zu realisieren. Die Möglichkeit der Vergabe neuer TS-IDs oder SIDs über die Remapping-Funktion runden den praxisorientierten Funktionsumfang der Geräte ab. Besondere Merkmale der PCU Kopfstellen sind zwei temperaturgesteuerte Lüfter als Teil des POLYTRON Long-Life-Konzepts und die intuitive Programmierung der Geräte über die serienmäßig eingebauten Steuerungsoptionen über USB und LAN. Alle Modelle der PCU Kompakt-Kopfstellen Serien können über eine gemeinsame NIT-Tabelle miteinander kombiniert werden. Die Qualität jeder Made in Germany-Kopfstelle der PCU-Serie wird durch einen 24h Dauerlauf sichergestellt. 8x DVB-S/S2 in DVB-C Eingebaute 4x8-Schalt­matrix MPEG-2, MPEG-4 und HEVC kompatibel Einfache Programmierung über USB oder LAN Transponderinhalte selektierbar TSP Programmplatzsortierung durch LCN NIT-/ONID-Anpassung TSID/SID Remapping Passwortschutz möglich Nachbarkanaltauglich Ausgangskanäle frei wählbar zwischen 112-860 MHz Eingebaute LNB-Spannungs­­versorgung Geringe Leistungsaufnahme Programmiersoftware im Lieferumfang enthalten Optionale 19“-Befestigung Hervorragendes Preis-Leistungs-Verhältnis Made in Germany Typ / Type PCU 8610 Artikel-Nr. / Article no. 5552260 Eingänge / Inputs 8 (eingebaute 4x8-Schaltmatrix built-in 4x8 switching matrix) Eingangspegel / Input level 50...80 dBµV Demodulator   DVB-S2/S   SR DVB-S / QPSK 1...45 MS/s SR DVB-S2 / QPSK 1...45 MS/s SR DVB-S2 / 8PSK 1...45 MS/s Modulation 8PSK / QPSK CR DVB-S / QPSK 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 CR DVB-S2 / 8PSK 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 Roll off 0.35, 0.20 Ausgangsmodulation im Auslieferungszustand Output modulation ex works DVB-C umprogrammierbar auf programmable to DVB-T Ausgangskanäle / Output channels 8 Frequenzbereich / Frequency range 112...860 MHz Signalkonstellation / Signal constellation 16, 32, 64, 128, 256 QAM Symbolrate / Symbol rate 1...7,2 MS/s Bandbreite / Bandwidth 7 / 8 MHz Ausgangspegel / Output level 90 dBµV Regelbare Dämpfung je Kanal / Channel attenuation 0...12 dB MER 40 dB Leistungsaufnahme / Power consumption 49 W typ. Spannungsversorgung / Operating voltage 180…265 V, 50/60 Hz Maße (B x H x T) / Dimensions (W x H x D) 380 x 360 x 125 mm Bedienungsanleitung PCU 8610Katalog (weitere Kopfstellentechnik) Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

SFC 41-32 Satelliten Frequenz Konverter DELTASATELLITEN FREQUENZ KONVERTER IF-IF Konverter Programmierbarer Satelliten-IF-Konverter Echtzeit-AGC auf allen einzelnen Transpondern Schnelle und einfache Installation Sehr scharfe Flanken Kann mit einem Sicherheitscode gesperrt werden Datenblatt SFC 41-32Katalog (weitere Kopfstellentechnik) Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

HDM 2360FM, Stereo-Satelliten- Doppelempfangskassette von Digital-Sat nach UKW (QPSK-UKW)2 x QPSK in 2 wählbare UKW HörfunkprogrammeEingangsfrequenzbereich 950-2150 MHzAusgangsfrequenzbereich 87,5-107,9MHz setzt zwei Programme aus digitalen Transpondern (SCPC oder MCPC) in zwei wählbare UKW-Hörfunkprogramme umzwei getrennte Eingangstuner Mit dieser Umsetzercassette können zwei freie digitale Radioprogramme – gemäß DVB-S-Standard, welche QPSK-moduliert vom Satelliten abgestrahlt werden, in den UKW-FM-Bereich umgesetzt werden. Die RDS-Senderkennung wird automatisch aus dem Sendernamen des Transpon- ders übernommen oder sie wird manuell eingegeben. Dadurch kann sie im Dis- play jedes RDS-tauglichen UKW-Empfängers angezeigt werden. Alle Einstellungen erfolgen ausschließlich über die Tastatur des Bedienteils derje- weiligen Kopfstation. Die Dialogführung findet über das 2-zeilige LC-Display statt, das durch Drücken einer beliebigen Taste aktiviert wird (ca. 5 Minuten nach dem letzten Tastendruck wird das Display automatisch abgeschaltet bzw. es wird die Software-Version des Bedienteils angezeigt). Die Cassette kann in folgenden Kopfstationen betrieben werden: - STC 316 - STC 1200 - STR 19-8 - PST 19-1HF-Eingang Umsetzung: DVB-S in UKW-FM Anzahl aufbereiteter Kanäle: 2Frequenzbereich: 950 ... 2150 MHz Pegelbereich: 60 ... 80 dBµV Impedanz: 75 Ω HF-Ausgang Frequenzbereich: 87,5 ... 108 MHz Abstimmschrittweite: 50 kHz Rückflußdämpfung: min. 12 dB Ausgangspegel an 75 Ω: 93 ... 95 dBµV Oberwellenabstand: min. 56 dB Pegeldifferenz Line A/B:max. ±. 1,5 dB Impedanz:  75 Ω MPX-Signalverarbeitung Fremdspannungsabstand: min. 60 dB MPX-Übersprechdämpfung bei 1 kHz: min. 40 dB Ausgang-Gesamtfrequenzhub: 75 kHz Klirrfaktor 1 kHz: max. 0,5 % Preemphase:  50 µs RDS-Signalverarbeitung Unterträgerfrequenz: 57 kHz Phasenlage zum Pilotton: in Quadratur zur 3. Harmonischen Modulationsverfahren: 2-Phasenumtastung 90°Spektralformung: gemäß DIN EN 50 067Datenrate: 1187,5 Bit/sFM Ausgang-Frequenzhub: 2 kHzAllgemeine Daten Störstrahlfestigkeit: EN 50 083-2 Schirmungsmaß: EN 50 083-2 Stromaufnahme bei +5V: typ. 640 mA Stromaufnahme bei +12V: typ. 970 mA Stromaufnahme bei +50V: typ. 10 mA Umgebungstemperatur: –10°C ... + 50°C Gewicht: ca. 0,8 kg Anschlüsse SAT ZF-Eingang: 2 F-Buchsen, (Line A und Line B)HF-Ausgang: 1 IEC-Buchse, femaleAnschlussleiste (10-polig): für alle VersorgungsspannungenBuchse RS 232 (9-polig): serielle Schnittstelle für Softwareaktualisierung Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

Twin Umsetzer 2 x DVB-S2 in QAM, Stand alone, 47-862MHz Ein Twin-Umsetzer, der zwei DVB-S2-Signale in QAM-Signale umwandelt, ermöglicht die Umwandlung von zwei Satellitensignalen in digitale Kabelsignale (DVB-C). Dies ist besonders nützlich in Gemeinschaftsanlagen oder Kabelnetzen, um Satellitenprogramme über das Kabelnetz zu verbreiten. Eingangs-Frequenzbereich [MHz]: 920 - 2150 Ausgangs-Frequenzbereich  MHz): 920 - 2150 Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktierren!

GSS HDMC 1000C - Head-End Digital Transmodulator DVB-T/-C QAM Die Twin-Transmodulator-Cassette ist ein Umsetzer, der COFDM- und QAM modulierte Programme in zwei QAM-modulierte Signale für die Einspeisung in das Kabelnetz aufbereitet. Die Cassette hat zwei HF-Eingänge und einen HF-Ausgang. Des Weiteren verfügt sie über einen ASI-Eingang und einen ASI Ausgang (ASI – Asynchronous Serial Interface gemäß DIN EN 50083-9). Der über die ASI-Buchse eingespeiste Transportstrom kann im TPS-Modul in die Transportströme der Eingangsempfangsteile eingefügt werden. Der Signallauf wird in den Menüs Eingangssignallauf "INROUTE" und Ausgangssignallauf "OUTROUTE" festgelegt. Features: • 2 DVB-T/-C Tuner • 2 QAM-Full-Band-Modulatoren – Ausgangspegel elektronisch einstellbar • ASI-Ein-/Ausgang • CI-Schacht für Tuner A (mehrere Programme entschlüsselbar) • Multiplexing (siehe Seite 2/3): – Eingangssignallauf einstellbar – Ausgangssignallauf einstellbar • Programmfilter: – Programme können entfernt werden   (Programmdatenstrom- und Tabellenanpassung) • Transport Stream Processing: – Symbolrate einstellbar – Ersatzsignal bei fehlerhaftem Eingangssignal – (Single Carrier, Null Packets, Tables) – Transportstrom- und ORGNET-ID einstellbar – Network Information Table (NIT) – (für komplette Kopfstation) – Netz-/Betreiber-Identifikation einstellbar – Eine PID löschen (mehrere über PSW 1000) – Eine PID umbenennen (mehrere über PSW 1000) • Remote Control (über PSW 1000*) (* und eine entsprechende Managementeinheit) Lieferumfang: 1 Cassette HDMC 1000 C 2 HF-Kabel 1 Kurzmontageanleitung MontageanleitungFlyer GSS HDMC 1000C Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

Kompakt-Kopfstelle 12 DVB-S(2) in DVB-C mit integrierter 4 in 12 Schaltmatrix QAM 12 LANDie QAM 12 LAN Kopfstelle wandelt zwölf SAT-Transponder in zwölf DVB-C-Kanäle um und ermöglicht eine unkomplizierte Installation durch die Verwendung einer integrierten Schaltmatrix. Lediglich vier SAT-Ebenen müssen verbunden werden, was die Einrichtung besonders einfach und zeitsparend gestaltet.Die vorprogrammierte Kopfstelle QAM 12 EM kann bequem über die USB- oder LAN-Schnittstelle nach Bedarf umprogrammiert werden. Praxisrelevante Funktionen wie LCN, NIT, TSP und LAN-Steuerung ergänzen den Funktionsumfang. Weitere Merkmale sind:12x DVB-S/S2 in DVB-C konvertiertIntegrierte 4 auf 12 SchaltmatrixVorprogrammierte Speicherung von 81 TV-ProgrammenKompatibilität mit MPEG 2 und MPEG 4Flexible Ausgangskanäle im Bereich von 112-862 MHzNachbarkanaltauglichkeitLCN-UnterstützungEinstellbare Pegeldämpfung von 0-12 dBIntegrierte LNB-SpannungsversorgungTemperaturgesteuerte LüfterMöglichkeit zur Löschung von Transponderinhalten Technische Daten: Typ QAM 12 LAN Eingangspegel 50...80 dBµV LNB-Versorgung 12 V / max. 2 x 250mA SR DVB-S / QPSK 1...45 MS/s SR DVB-S2 / QPSK 1...45 MS/s SR DVB-S2 / 8PSK 1...37 MS/s Modulation type DVB-C (in accordance to the DVB standard) Signal constellation 16QAM, 32QAM, 64QAM, 128QAM, 256QAM Symbol rate 1...7,2 MS/s Bandbreite 7 / 8 MHz (depending of the Symbolrate) / a=0,15 Datenrate max. 53 Mbit/s Ausgang Ausgangs-Frequenzbereich 112...862 MHz Ausgangspegel 90 dBµV Kanaldämpfung 0...12 dB MER ≥ 40 dB Leistungsaufnahme inkl. 500 mA LNB: < 60W Spannungsversorgung 180...265 V~ Betriebstemperatur 0°...45° C Maße (H x T x B) 360 x 125 x 380 mm BedienungsanleitungKatalog Kopfstellentechnik Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

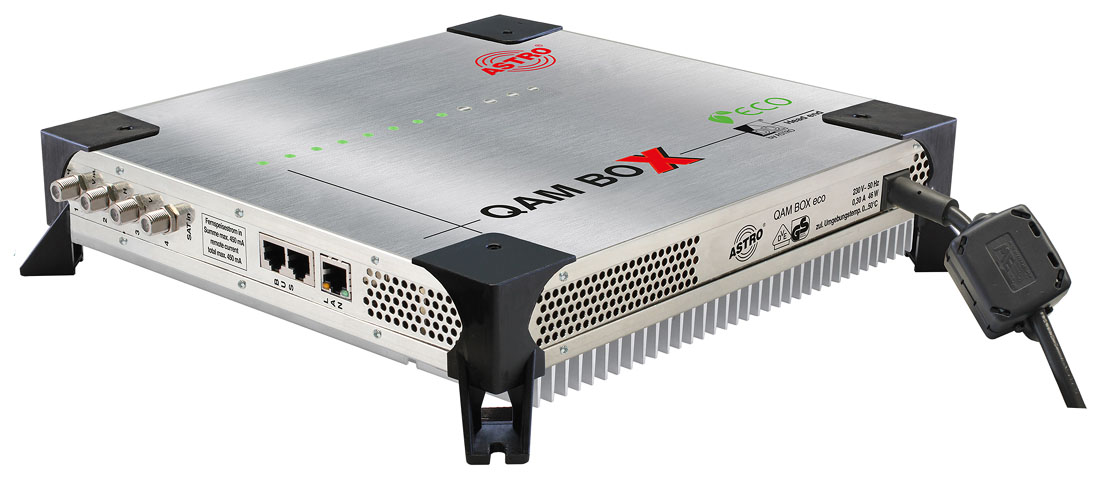

QAM BOX eco 16 - Kompaktkopfstelle 16 x DVB-S2/QAM16 frei wählbare Eingangssignale von 4 Satellitenebenen, 16 frei wählbare QAM-Ausgangskanäle, integriertes Netzteil, NIT-Erstellung, LCN zur automatischen Programmplatzsortierung 4 SAT-Ebenen frei wählbar für 16 QAM-Ausgangskanäle (DVB-S2) LCN (Logical Channel Numbering): automatische Programmplatzsortierung und speichern von externen Kanälen NIT-Generierung (Network Information Table) Service Filter lizenzierbar (QAM BOX Lizenz Service Filter, separat zu bestellen) hervorragendes Preis/Leistungsverhältnis geringe Leistungsaufnahme (typ. 35 W ohne LNB, max. 50 W mit LNB) leichte Konfiguration über Webbrowseroberfläche HDTV tauglich (MPEG 2 und MPEG 4) einfache, platzsparende Installation (305 x 289 x 63 mm) passive Belüftung / Kühlung Temperaturanzeige in der Weboberfläche Technische Daten: Sat-Eingang  Ω 4 x F-Buchse, 75 Sat-Durchschleifausgang Ω 4 x F-Buchse, 75 Sat-Fernspeisung 14 V,18 V und 22 kHz schaltbar HF-Ausgang Ω 1 x F-Buchse, 75 Messpunkt, -20 dB Ω 1 x F-Buchse, 75 Management 100 Base-T Ethernet (RJ 45) Bus 2 x RJ 45 Buchse Eingangsfrequenzbereich MHz 950 – 2150, 4 Ebenen frei wählbar Eingangssymbolrate MS/s DVB-S: 1 - 45; DVB-S2: 2 - 45 (QPSK), 2 - 30 (8PSK), 45 / 22 (8 / 16 Kanäle) (16APSK), 36 / 18 (8 / 16 Kanäle) (32 APSK) Eingangspegel dBμV 60 – 90 Maximale Gesamtdatenrate Mbit/s 800 QAM Ausgangskanäle 16 Modulation 64-, 256-QAM Frequenzbereich MHz 47 – 862, digital moduliert Signalverarbeitung gemäß DVB-C Standard C/N (BW 8MHz) @ Systempegel 100 dBμV dB > 60 Nebenwellenabstand @ Systempegel 100 dBμV dB ≥ 60 Phasenfehler dynamisch ° < 0,2 MER (EQ) dB ?44 Datenratenanpassung ja NIT-Handling ja Service Filter lizensierbar Ausgangspegel dBμV 80…96 Leistungsaufnahme W yp. 33 ohne LNB-Vers., max. 46 mit LNB-Vers. Versorgungsspannung V~/Hz 230 / 50 Abmessungen (B x H x T) 305 x 289 x 63 mm Gewicht kg 3,42 Einbauhöhe / Betriebshöhe m ≤ 2000 N.N. Zulässige Umgebungstemp. °C 0 … +50 Katalog (weitere Kopfstellen) Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

"Mini-Infokanal" Info- und Werbekanal, Kabel- oder Hotelkanal, Digitalfotos zur Einspeisung in Antennenanlagen, Selbststart bei Stromausfall. Der Mini-Infokanal MIK 9S ermöglicht JPG-Bilder im TV-Breitbildformat mit oder ohne Stereo-Ton zufällig oder in alphabetischer Reihenfolge abzuspielen. Diese Bilddateien befinden sich dazu mit eventuell benötigten Sounddateien auf einer Speicherkarte. Die Bilder können mit herkömmlicher Grafik- oder Bildbearbeitungssoftware erstellt werden. Das müssen keine teuren professionellen Programme sein. Normale Textverarbeitungen sind jedoch nicht geeignet. Möglich sind aber auch Präsentationsprogramme mit der entsprechenden Exportfunktion, wie sie auch in Office Paketen enthalten sind. Zur Einspeisung in z. B. eine Kabelfernsehanlage ist ein Modulator notwendig. Darüber lässt sich auch ein externer Ton einspeisen. Dieser Modulator gehört nicht zum Lieferumfang des MIK 9S. Der Mini-Infokanal MIK 9S besitzt als besonderes Merkmal eine Selbststartautomatik. Bei einem Netzausfall oder einem Systemfehler erfolgt selbstständig ein Neustart.Technische DatenWiedergabeDiashowSpeichermedienCF, SD, MMCDateiformat BildJPGDateiformat Ton MP3Anschlüsse Video-Out (PAL, 1× Cinch), Audio-Out (Stereo, 2× Cinch), DC INStromversorgung SteckernetzteilBesonderheit Selbststart nach Netzausfall oder SystemfehleAbmessungen (L × B × H) 187 mm × 66 × 20mm mmLIEFERUMFANG MIK 9-SSteckernetzteil Speicherkarte A/V-Anschlusskabel Bedienungsanleitung Info Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

PXU 848 C - Multiplexing Kompakt-Kopfstelle 8x DVB-S/S2, DVB-T/T2, DVB-C in DVB-C mit 4 CI und Multiplexing Die neue Kompakt-Kopfstelle PXU 848 C setzt die Inhalte von acht SAT-Transpondern, terrestrischen oder Kabelkanälen in DVB-C (QAM) um. Die Multi­plexing Funktion ermöglicht die Erzeugung neuer Ausgangskanäle mit Inhalten aus verschiedenen Eingangs­transpondern. Dabei können über eine Smartcard die Inhalte aus verschiedenen Transpondern entschlüsselt und die Kapazitäten der Smartcards optimal ausgenutzt werden. 8 unabhängige Eingangs-Triple-Tuner (DVB-S/S2, DVB-T/T2, DVB-C) Multiplexing-Funktion 4 CI Schnittstellen Ausgangsoptionen: DVB-C (QAM) oder DVB-T (COFDM)-umschaltbar über Firmware-Update NIT/ONID-Anpassung LCN Programmplatz­sortierung MPEG-2, MPEG-4 und HEVC kompatibel Einfache Programmierung via USB oder LANTechnische Daten: Eingänge / Inputs 8 Multiplexing 8x8 CI-Schnittstellen / CI slots 4 Eingangspegel / Input level 50...80 dBµV Demodulator DVB-S2/S   SR DVB-S / QPSK 1...45 MS/s SR DVB-S2 / QPSK 1...45 MS/s SR DVB-S2 / 8PSK 1...45 MS/s Modulation 8PSK / QPSK CR DVB-S / QPSK 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 CR DVB-S2 / 8PSK 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 Roll off 0.35, 0.25, 0.20 DVB-T Modulation QPSK, 16QAM, 64QAM FFT 2K, 8K Channel bandwidth 7, 8 MHz Code rate 1/2, 2/3, 3/4, 5/6, 7/8 Guard interval 1/4, 1/8, 1/16, 1/32 DVB-T2 Modulation QPSK, 16QAM, 64QAM, 256QAM FFT 1K, 2K, 4K, 8K, 16K, 32K Channel bandwidth 7, 8 MHz Code rate 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 Guard interval 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128 Ausgangsmodulation im Auslieferungszustand Output modulation ex works DVB-C Modulation 16QAM, 32QAM, 64QAM, 128QAM, 256QAM Symbol rate 7,2 MS/s Channel bandwidth 6, 7, 8 MHz Ausgang / Output DVB-C Ausgangskanäle / Output channels 8 Frequenzbereich / Frequency range 112...862 MHz Signal constellation 16, 32, 64, 128, 256 QAM Symbol rate 1...7,2 MS/s Bandbreite / Bandwidth 7 / 8 MHz Ausgangspegel / Output level 90 dBµV Regelbare Dämpfung je Kanal / Channel attenuation 0...12 dB MER ≥ 40 dB Leistungsaufnahme / Power consumption 45 W Spannungsversorgung / Operating voltage 180...265 V, 50/60 Hz Maße (B x H x T) / Dimensions (W x H x D) 428 x 331 x 103 mm Katalog (weitere Kopfstellentechnik) Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

QAM BOX eco FM - Kompaktkopfstelle 16 x DVB-S2/QAM und 16 x DVB-S/FM16 frei wählbare Eingangssignale von 4 Satellitenebenen, 16 frei wählbare QAM-Ausgangskanäle, integriertes Netzteil, NIT-Erstellung 4 SAT-Ebenen frei wählbar für 16 QAM- Ausgangskanäle (DVB-S2) 16 x DVB-S2 in 16 x QAM und 16 x FM LCN (Logical Channel Numbering): automatische Programmplatzsortierung und speichern von externen Kanälen Service Drop-Funktion (ungewünschte Programme können ausgefiltert werden) ZEITGESTEUERTES DROPFILTER zum Ausblenden des "Nachtprogramms" NIT-Generierung (Network Information Table) hervorragendes Preis/Leistungsverhältnis geringe Leistungsaufnahme (typisch 35 W) leichte Konfiguration über Webbrowseroberfläche HDTV tauglich (MPEG 2 und MPEG 4) einfache, platzsparende Installation (305 x 289 x 63 mm) lagerplatzoptimiert passive Belüftung / Kühlung Temperaturanzeige in der Weboberfläche Technische Daten: Sat-Eingang  Ω 4 x F-Buchse, 75 Sat-Durchschleifausgang Ω 4 x F-Buchse, 75 Sat-Fernspeisung 14 V,18 V und 22 kHz schaltbar HF-Ausgang Ω 1 x F-Buchse, 75 Messpunkt, -20 dB Ω 1 x F-Buchse, 75 Management 100 Base-T Ethernet (RJ 45) Bus 2 x RJ 45 Buchse Eingangsfrequenzbereich MHz 950 – 2150, 4 Ebenen frei wählbar Eingangssymbolrate MS/s DVB-S: 1 - 45; DVB-S2: 2 - 45 (QPSK), 2 - 30 (8PSK), 45 / 22 (8 / 16 Kanäle) (16APSK), 36 / 18 (8 / 16 Kanäle) (32 APSK) Eingangspegel dBμV 60 – 90 Maximale Gesamtdatenrate Mbit/s 800 QAM Ausgangskanäle 16 Modulation 64-, 256-QAM Frequenzbereich MHz 47 – 862, digital moduliert Signalverarbeitung gemäß DVB-C Standard C/N (BW 8MHz) @ Systempegel 100 dBμV dB > 60 Nebenwellenabstand @ Systempegel 100 dBμV dB ≥ 60 Phasenfehler dynamisch ° < 0,2 MER (EQ) dB ?44 Datenratenanpassung ja NIT-Handling ja Service Filter lizensierbar Ausgangspegel dBμV 80…96 Frequenzbereich MHz 87 – 108, digital moduliert RDS statisch / dynamisch ( PS / RT / PI / PTY / MS / CT ) Geräuschspannungsabst. dB > 60 dB Ausgangspegel dBμV 80...96 Leistungsaufnahme W yp. 35 ohne LNB-Vers., max. 50 mit LNB-Vers. Versorgungsspannung V~/Hz 230 / 50 Abmessungen (B x H x T) 305 x 289 x 63 mm Gewicht kg 3,42 Einbauhöhe / Betriebshöhe m ≤ 2000 N.N. Zulässige Umgebungstemp. °C 0 … +50 Katalog (weitere Kopfstellen) Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

Wir haben noch weitere Kopfstellen in unserem Sortiment. Sprechen Sie uns an!Für weitere Fragen können Sie uns hier kontaktieren!

MK 8-00N DVB-Kopfstelle | 8 × DVB-S/S2/S2X in 8 × DVB-C/T 8 unabhängige Tunereingänge Wandelt 8 × DVB-S/S2/S2X in 8 × DVB-C oder DVB-T Ausgangsmodulation konfigurierbar Optimiertes Kapazitätsmanagement Remux | Crossmultiplex NIT-Editiermöglichkeit (Softwareerweiterung nötig) PID-Filtering (Softwareerweiterung nötig) Schnittstelle für CASimulcrypt Server (Softwareerweiterung nötig) Web-basierte Konfiguration, für AXING SMARTPortal geeignet Unterstützt SNMPv1 und SNMPv2c Für Wandmontage oder als 19"-Einheit, 1 HE verwendbarTechnische Daten Eingänge Anzahl Tuner 8 × DVB-S/S2/S2X Anschluss 8 × F-Buchse Frequenzbereich 900 … 2150 MHz @ DVB-S/S2/S2X Eingangspegel 43 … 84 dBµV @ DVB-S/S2/S2X LNB-Spannung 13/17 V; 22 kHz on/off; DiSEqC 1.0 Max. LNB-Strom 250 mA je Eingang 1000 mA pro Gerät Eingangsmodulation Typ QPSK/8PSK/8APSK/16APSK/32APSK @ DVB-S/S2/S2X Konformität DVB-S = EN 300 421 DVB-S2 = EN 302 307-1 v1.4.1 DVB-S2X = EN 302 307-2 v1.1.1 Unterstützte Transportstreams MPEG-2 ISO/IEC 13818 | MPEG-4 ISO/IEC 14496 Fehlerkorrektur auto Symbolrate 1,5 … 45 MS/s (< 40 MS/s in 32-APSK) Transportstreams Änderbare Programminformationen Programmname, SID-Remapping, PID-Remapping, PID-Filtering* TSID, ONID LCN Ja NIT-Handling @ DVB-C Auto | Aus | Manuell* Verschlüsselung DVB-CSA*, DVB-CISSA*, ATIS-IDSA*, AES-ECB*, AES-CBC* Ausgang Anzahl Kanäle 8 × DVB-C/DVB-T Frequenzbereich 109 … 1006 MHz @ DVB-C 109 … 862 MHz @ DVB-T Kanäle auswählbar S2…K87 @ DVB-C S2…K69 @ DVB-T Kanalbandbreite 7/8 MHz @ DVB-T Mögliche Frequenzänderung –4 … +4 MHz (0,5-MHz-Schritte) Anschluss 1 × F-Buchse Impedanz 75 Ω Ausgangspegel einstellbar 75 … 95 dBµV @ DVB-C/DVB-T Ausgangsmodulation Konformität DVB-T (EN 300 744) DVB-C (EN 300 429/ITU-TJ.83 Annex A/C) Typ QAM16, QAM32, QAM64, QAM128, QAM256 @ DVB-C QPSK, QAM16, QAM64 @ DVB-T MER ≥ 40 dB @ DVB-C ≥ 36 dB @ DVB-T Bitrate, max. 50,87 Mbps @ DVB-C | 31,668 Mbps @ DVB-T FFT 2K mode @ DVB-T FEC 1/2, 2/3, 3/4, 5/6, 7/8 @ DVB-T Schutzintervall 1/4, 1/8, 1/16, 1/32 @ DVB-T Symbolrate 1 … 7,5 MBaud/s @ DVB-C Schnittstellen Ethernet-Anschlüsse (LAN) 1 × RJ 45 Ethernet-Normen IEEE 802.3, 100 Base-T Unterstützte Konfigurations-Protokolle HTTP, SNMP v1, SNMP v2c, AXING SMARTPortal** Allgemein Betriebsspannung 100 … 240 VAC/50 … 60 Hz Leistungsaufnahme 50 W Potentialausgleichanschluss 4 mm² Betriebstemperaturbereich (gemäß EN 60065) –10°C…+50°C Maße (B × H × T) ca. 436 × 253 × 47 mm Gewicht 2,350 kg Anmerkungen *nur mit Softwareerweiterung **verschlüsselte, Cloud-basierte Anwendung zur Konfiguration, Überwachung und Fernwartung Katalog (weitere Kopfstellen) Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!
