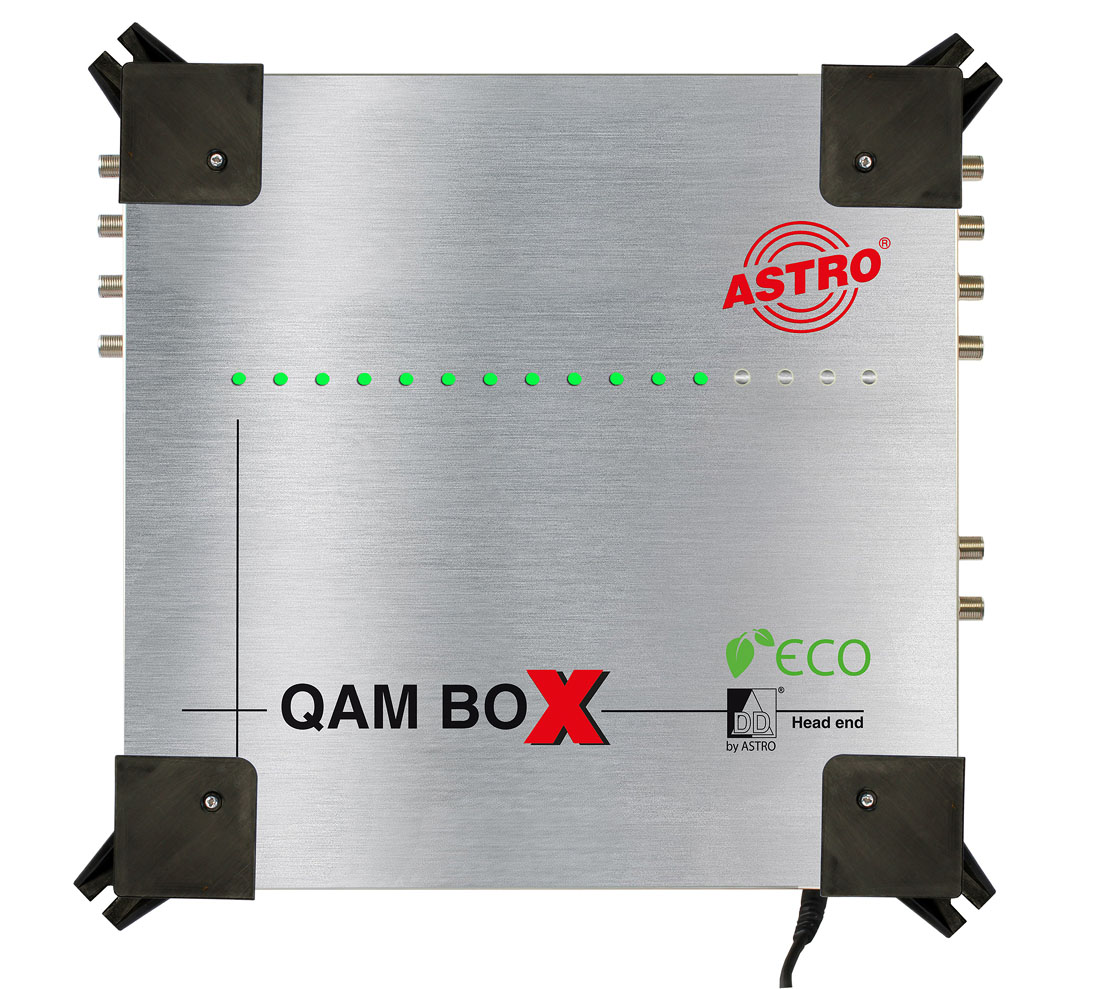

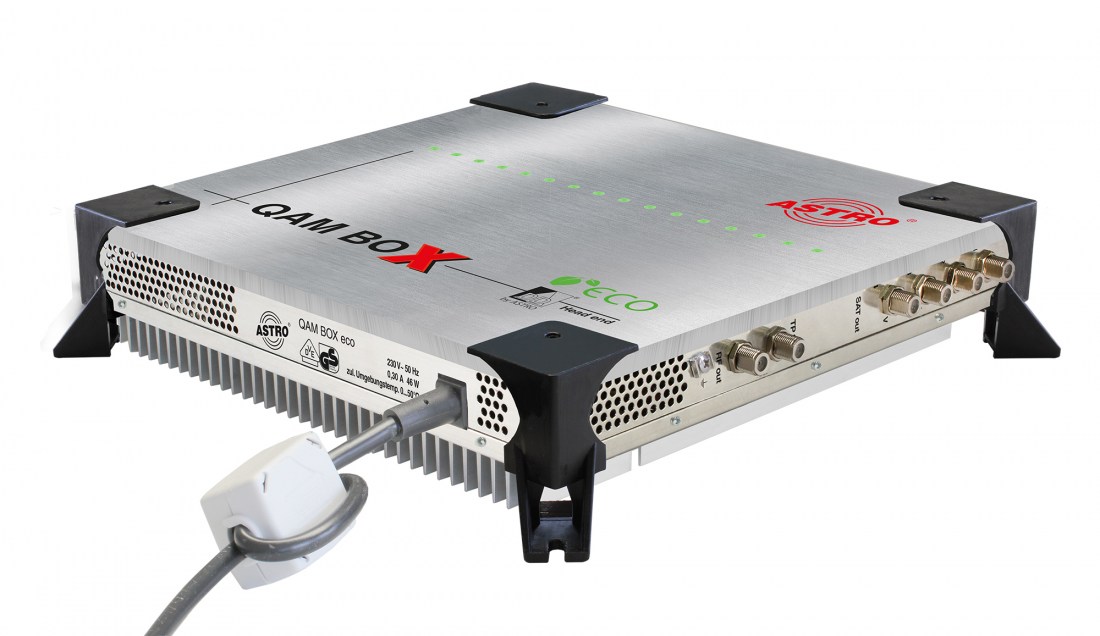

QAM BOX eco 12 - Kompaktkopfstelle DVB-S2 in QAM
3.499,00 €
Versandfertig in 3 Tagen, Lieferzeit 3-4 Wochen
Produktinformationen "QAM BOX eco 12 - Kompaktkopfstelle DVB-S2 in QAM"
- 4 SAT-Ebenen frei wählbar für 12 QAM-Ausgangskanäle (DVB-S2)
- LCN (Logical Channel Numbering): automatische Programmplatzsortierung und speichern von externen Kanälen
- NIT-Generierung (Network Information Table)
- Service Filter lizenzierbar (QAM BOX Lizenz Service Filter, Best.-Nr.: 380 049)
- hervorragendes Preis/Leistungsverhältnis
- geringe Leistungsaufnahme (typ. 31 W ohne LNB, max. 44 W mit LNB)
- leichte Konfiguration über Webbrowseroberfläche
- HDTV tauglich (MPEG 2 und MPEG 4)
- einfache, platzsparende Installation (305 x 289 x 63 mm)
- passive Belüftung / Kühlung
- Temperaturanzeige in der Weboberfläche
Technische Daten:
|
Sat-Eingang
|
Ω 4 x F-Buchse, 75
|
|
Sat-Durchschleifausgang
|
Ω 4 x F-Buchse, 75
|
|
Sat-Fernspeisung
| 14 V,18 V und 22 kHz schaltbar
|
|
HF-Ausgang
|
Ω 1 x F-Buchse, 75
|
|
Messpunkt, -20 dB
|
Ω 1 x F-Buchse, 75
|
|
Management
|
100 Base-T Ethernet (RJ 45)
|
| Bus | 2 x RJ 45 Buchse |
| Eingangsfrequenzbereich MHz | 950 – 2150, 4 Ebenen frei wählbar |
| Eingangssymbolrate MS/s |
DVB-S: 1 - 45; DVB-S2: 2 - 45 (QPSK), 2 - 30 (8PSK),
45 / 22 (8 / 16 Kanäle) (16APSK), 36 / 18 (8 / 16 Kanäle) (32 APSK) |
| Eingangspegel dBμV | 60 – 90 |
| Maximale Gesamtdatenrate Mbit/s | 800 |
| QAM Ausgangskanäle | 12 |
|
Modulation | 64-, 256-QAM |
| Frequenzbereich MHz | 47 – 862, digital moduliert |
| Signalverarbeitung | gemäß DVB-C Standard |
| C/N (BW 8MHz) @ Systempegel 100 dBμV | dB > 60 |
| Nebenwellenabstand @ Systempegel 100 dBμV | dB ≥ 60 |
| Phasenfehler dynamisch | ° < 0,2 |
| MER (EQ) | dB ?44 |
| Datenratenanpassung | ja |
| NIT-Handling | ja |
| Service Filter | lizensierbar |
| Ausgangspegel dBμV |
80…96
|
| Leistungsaufnahme W | yp. 31 ohne LNB-Vers., max. 44 mit LNB-Vers. |
| Versorgungsspannung V~/Hz | 230 / 50 |
| Abmessungen (B x H x T) | 305 x 289 x 63 mm |
| Gewicht | kg 3,42 |
| Einbauhöhe / Betriebshöhe | m ≤ 2000 N.N. |
| Zulässige Umgebungstemp. | °C 0 … +50 |
Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht.
Wir unterstützen Sie gerne!
Häufig gestellte Fragen (FAQ) - QAM BOX eco 16 - Kompaktkopfstelle 16 x DVB-S2/QAM
1. Was ist die QAM BOX eco 16 Kompaktkopfstelle? Die QAM BOX eco 16 ist eine Kompaktkopfstelle, die es ermöglicht, 16 frei wählbare Eingangssignale von 4 Satellitenebenen in 16 frei wählbare QAM-Ausgangskanäle umzuwandeln.
2. Welche Funktionen bietet die QAM BOX eco 16? Die QAM BOX eco 16 bietet verschiedene Funktionen, darunter:
- LCN (Logical Channel Numbering) für die automatische Programmplatzsortierung und das Speichern von externen Kanälen.
- NIT-Generierung (Network Information Table).
- Möglichkeit zur Lizenzierung eines Service Filters (QAM BOX Lizenz Service Filter, separat erhältlich).
- Ein hervorragendes Preis-Leistungsverhältnis.
- Geringe Leistungsaufnahme (typisch 35 W ohne LNB, maximal 50 W mit LNB).
- Einfache Konfiguration über eine Webbrowser-Oberfläche.
- HDTV-Tauglichkeit (MPEG 2 und MPEG 4).
- Einfache und platzsparende Installation (Abmessungen: 305 x 289 x 63 mm).
- Passive Belüftung und Kühlung.
- Temperaturanzeige in der Weboberfläche.
3. Wie viele Eingangssignale kann die QAM BOX eco 16 verarbeiten? Die QAM BOX eco 16 kann 16 Eingangssignale von 4 Satellitenebenen verarbeiten.
4. Welche Modulationstypen werden für die Ausgangskanäle unterstützt? Die Ausgangskanäle unterstützen die Modulationstypen 64-QAM und 256-QAM.
5. Welche Frequenzbereiche werden für die Ausgangskanäle verwendet? Die Ausgangskanäle arbeiten im Frequenzbereich von 47 MHz bis 862 MHz und sind digital moduliert, gemäß dem DVB-C Standard.
6. Wie erfolgt die Konfiguration der QAM BOX eco 16? Die Konfiguration erfolgt über eine Webbrowser-Oberfläche, die eine benutzerfreundliche und einfache Einstellung ermöglicht.
7. Welche Umgebungstemperatur ist zulässig? Die QAM BOX eco 16 ist für einen Temperaturbereich von 0°C bis +50°C ausgelegt.
8. Wie hoch ist die maximale Gesamtdatenrate? Die maximale Gesamtdatenrate beträgt 800 Mbit/s.
9. Welche Art von Ausgangspegel bietet die QAM BOX eco 16? Die Ausgangspegel liegen im Bereich von 80 bis 96 dBμV.
10. Welche Stromversorgung benötigt die QAM BOX eco 16? Die QAM BOX eco 16 benötigt eine Versorgungsspannung von 230 V~ bei 50 Hz.
11. Gibt es eine Option zur Lizenzierung eines Service Filters? Ja, Sie können einen Service Filter lizenzieren, der separat erhältlich ist.
12. Wie leicht ist die QAM BOX eco 16 zu installieren? Die QAM BOX eco 16 zeichnet sich durch eine einfache und platzsparende Installation aus, mit Abmessungen von 305 x 289 x 63 mm.
13. Bietet die QAM BOX eco 16 Unterstützung für HDTV? Ja, die QAM BOX eco 16 ist HDTV-tauglich und unterstützt sowohl MPEG 2 als auch MPEG 4.
14. Welche Anschlüsse und Schnittstellen bietet die QAM BOX eco 16? Die QAM BOX eco 16 verfügt über 4 x F-Buchsen für Satelliteneingang, 4 x F-Buchsen für Sat-Durchschleifausgang, 2 x RJ 45 Buchsen für das Management über 100 Base-T Ethernet, und mehr.
