PAN Stromkreisfinderprofi - Leitungssuchgerät

FAQ – PANCONTROL Stromkreisfinderprofi Leitungssuchgerät

Allgemeines
Was ist der PAN Stromkreisfinderprofi?
Der PANCONTROL Stromkreisfinderprofi ist ein kombiniertes Leitungssuchgerät, Stromkreisprüfer und Steckdosenprüfer mit integriertem FI-Tester. Er dient zum schnellen Auffinden von Sicherungen, Leitungsschutzschaltern und Fehlerstromschutzschaltern (FI) in bestehenden Installationen.

Funktionen und Einsatzbereiche
Welche Aufgaben erfüllt das Gerät?
Der Stromkreisfinderprofi überprüft Steckdosen auf korrekte Verdrahtung, testet FI-Schalter und lokalisiert den zugehörigen Stromkreis über Sender und Empfänger.

Wie funktioniert der Stromkreisfinder?

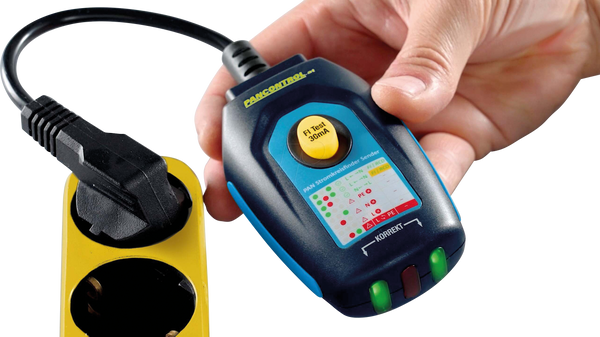

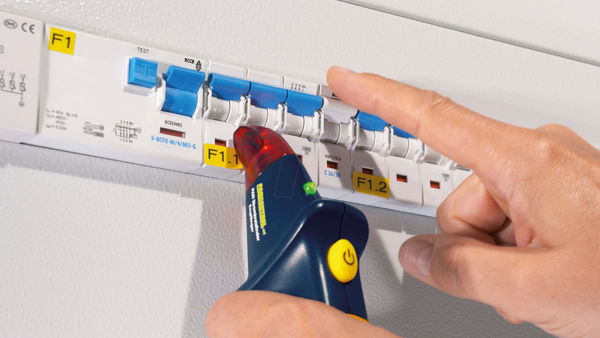

Der Sender wird in die Steckdose gesteckt. Er zeigt Spannung über LEDs an und sendet ein Signal in die Leitung. Der Empfänger erkennt dieses Signal und lokalisiert damit die Sicherung, den Automaten oder den FI-Schalter, der zu dieser Steckdose gehört.

Was bewirkt die FI-Prüftaste?

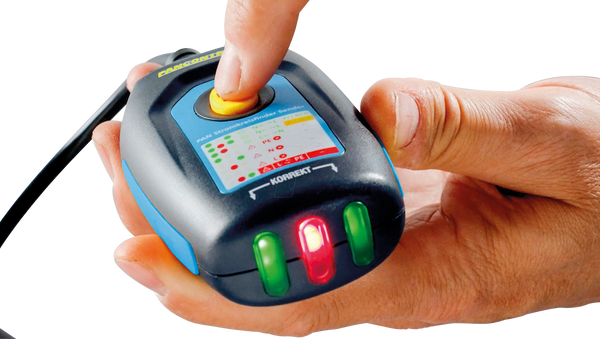

Mit der Prüftaste lässt sich ein FI-Schalter mit 30 mA Fehlerstrom auslösen, um dessen Funktion zu testen.

Wie zeigt das Gerät die Verdrahtung an?

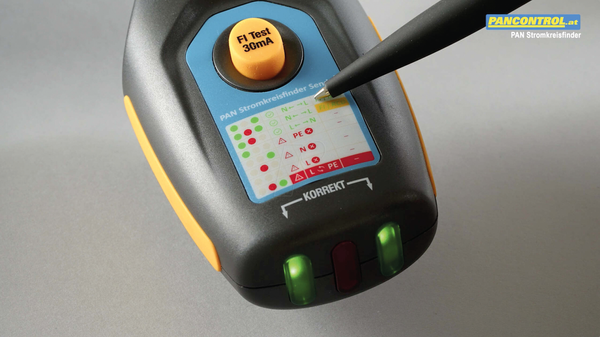

Über grüne und rote LEDs wird angezeigt, ob die Steckdose korrekt verdrahtet ist oder ein Anschlussfehler vorliegt.

Passt sich das Gerät automatisch an verschiedene Leitungen an?
Ja, der Empfänger verfügt über eine automatische Empfindlichkeitsanpassung, um das Signal optimal zu erkennen.

Bedienung und Sicherheit
Ist das Gerät sicher in der Anwendung?
Ja, es arbeitet innerhalb der zulässigen Netzspannungen und ist für den Einsatz in haushaltsüblichen Stromkreisen geeignet. Die FI-Testfunktion entspricht einem 30 mA-Auslösestrom, wie bei gängigen Fehlerstromschutzschaltern.

Kann ich damit auch verdeckte Leitungen in Wänden finden?
Das Gerät ist vorrangig für das Auffinden von Stromkreisen und zugehörigen Sicherungen ausgelegt, nicht für die Tiefenortung von Leitungen im Mauerwerk.

Was passiert, wenn der FI-Schalter beim Test nicht auslöst?
Dann ist der FI-Schutz möglicherweise defekt oder fehlerhaft angeschlossen. In diesem Fall sollte ein Elektriker die Anlage überprüfen.

Technische Daten
Abmessungen: 191 × 59 × 37 mm
Gewicht (brutto/netto): 527 g / 245 g
Spannungsprüfung: über LED-Anzeige am Sender
FI-Test: 30 mA
Stromversorgung: 1 × 9 V Blockbatterie (6F22)

Lieferumfang
Sender und Empfänger
Tasche
Bedienungsanleitung

Kurzbeschreibung
Der PANCONTROL Stromkreisfinderprofi kombiniert Steckdosenprüfung, FI-Test und Stromkreiserkennung in einem kompakten Gerät. Ideal für Installateure und Prüftechniker, um Stromkreise schnell zuzuordnen, Verdrahtungsfehler zu erkennen und FI-Schutzschalter zuverlässig zu testen.
