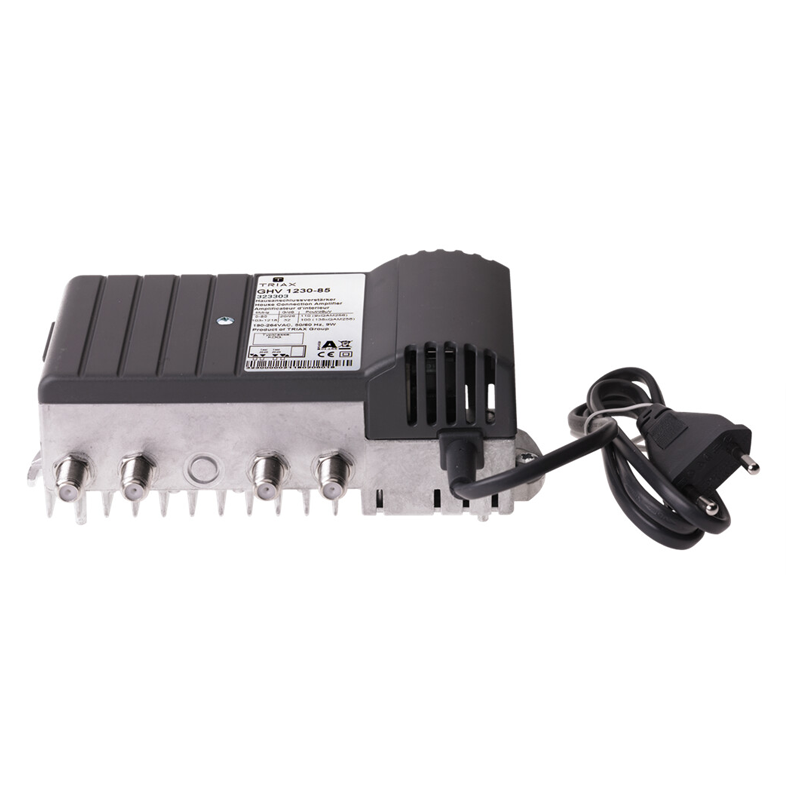

TRIAX GHV 1230-85 Verteilverstärker

Triax

190,00 €

Versandfertig in 3 Tagen, Lieferzeit 2-5 Tage

Produktnummer: 323303

Produktinformationen "TRIAX GHV 1230-85 Verteilverstärker"

TRIAX GHV 1230-85 Verteilverstärker

GHV 12xx-Serie DOCSIS 3.1 bereit
Verteilverstärker mit modernster elektrischer Leistung und problemloser Installation.

Für DOCSIS 3.1 Betrieb mit 85Mhz.

1.2-GHz-Technologie
Hoher Ausgangspegel im Upstream, spezifiziert gemäß EN60728-3:2017
Dämpfung und Entzerrung sind über Drehschalter und Jumper einstellbar
Wählbar Upstream Aktiv/AUS (terminiert)
-20 dB Ein-/Ausgangstestanschlüsse
Umfangreicher ESD- und Überspannungsschutz
Niedriger Stromverbrauch

Technische Daten

Frequenzbereich
Vorwärtsweg (Downstream) MHz	103…1218
Max. Ausgangspegel CENELEC Raster, Slope 0/7 dB (dBμV)	103 / 105
Max. Ausgangspegel Volllast digital, Slope 0/7 dB (dBμV)	98 / 99
Verstärkung (dB)	32
Dämpfung, Zwischenstufe (Jumper) (dB)	0 / 6
Dämpfung Eingang (Drehschalter, 1 dB-Schritte)	0-15
Entzerrung (Slope), Zwischenstufe (Jumper) (dB)	0 / 3 / 7 / 10
Entzerrung (Slope), Eingang (Drehschalter) (1 dB-Schritte)	0…15
Rauschmaß (dB)	6
Rückweg (Upstream)
Frequenzbereich (MHz)	5…85
Max. Ausgangspegel @5–85 MHz: 9 Kanäle / @5–204 MHz: 24 Kanäle, BER 1×10⁻⁹ (dBμV)	107
Upstream-Last (KDG 1TS 140)	Klasse D
Verstärkung (umschaltbar: max / max-6 dB) (dB)	26 / 20
Dämpfung, Zwischenstufe (Jumper) (dB)	0 / 6
Dämpfung, Eingang (Drehschalter) ( (1 dB Schritte)	0...15
Allgemein
Linearität (dB)	± 1.0
Rückflussdämpfung (@40 MHz, -1,5 dB/Oktave) (dB)	>18
Prüfanschluss (75 Ω)	Eingang/Ausgang/Test F-Buchse / -20 dB (bi-/uni-direktional)
Betriebsbedingungen
Abmessungen (B × H × T, mm)	169 × 76 × 65
Eingangsspannung (V~/Hz)	190–264 / 50…60
Leistungsaufnahme (typ.) (W)	6.8
ESD / Überspannung / Sicherheit / Schutz	10 kV / 1 kV / Klasse II / IP 20
Betriebstemperatur (°C)	-25…+55
Gewicht (g)	750

Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht.
Wir unterstützen Sie gerne!

Für weitere Fragen können Sie uns hier kontaktieren!

FAQ – TRIAX GHV 1230-85 Verteilverstärker

1. Wofür ist der TRIAX GHV 1230-85 geeignet?

Der Verteilverstärker ist speziell für DOCSIS 3.1-Betrieb bis 85 MHz im Rückweg entwickelt und unterstützt modernste Kabelnetze mit bis zu 1,2 GHz im Vorwärtsweg (Downstream).

2. Welche Vorteile bietet der Verstärker?

DOCSIS 3.1 bereit (Rückweg bis 85 MHz)
Hoher Ausgangspegel nach EN60728-3:2017
Einfache Einstellung von Dämpfung und Entzerrung über Drehschalter und Jumper
Flexibel wählbarer Rückweg: aktiv oder terminierter Betrieb
Testanschlüsse am Ein- und Ausgang (-20 dB)
Umfassender Schutz gegen ESD und Überspannung
Niedriger Stromverbrauch (ca. 6,8 W)

3. Welche Frequenzbereiche werden unterstützt?

Downstream (Vorwärtsweg): 103–1218 MHz
Upstream (Rückweg): 5–85 MHz

4. Wie hoch ist die Verstärkung?

Vorwärtsweg: 32 dB
Rückweg: 26 dB (umschaltbar auf 20 dB)

5. Welche Dämpfungs- und Entzerrungsoptionen gibt es?

Eingangsdämpfung (Downstream/Upstream): 0–15 dB (1-dB-Schritte, Drehschalter)
Zwischenstufendämpfung: 0 / 6 dB (Jumper)
Eingangs-Entzerrung (Downstream): 0–15 dB (1-dB-Schritte, Drehschalter)
Zwischenstufen-Entzerrung (Downstream): 0 / 3 / 7 / 10 dB (Jumper)

6. Wie sind die Ausgangspegel spezifiziert?

Max. Ausgangspegel (CENELEC Raster, Slope 0/7 dB): 103 / 105 dBµV
Volllast digital (Slope 0/7 dB): 98 / 99 dBµV
Max. Rückwegpegel: 107 dBµV (@ 5–85 MHz, 9 Kanäle)

7. Welche weiteren technischen Eigenschaften sind wichtig?

Rauschmaß: 6 dB
Rückflussdämpfung: >18 dB @ 40 MHz
Linearität: ±1,0 dB
Testanschlüsse: F-Buchsen, -20 dB, bi-/uni-direktional

8. Wie sind die Betriebsbedingungen und Abmessungen?

Abmessungen: 169 × 76 × 65 mm
Gewicht: 750 g
Spannungsversorgung: 190–264 V~ / 50–60 Hz
Leistungsaufnahme: typ. 6,8 W
Betriebstemperatur: –25 bis +55 °C
Schutz: IP 20, Klasse II
ESD/Überspannungsschutz: 10 kV / 1 kV

9. Für wen ist das Gerät gedacht?

Der TRIAX GHV 1230-85 richtet sich an:

Kabelnetzbetreiber
Installateure von Breitband- und TV-Verteilanlagen
Anwender, die eine leistungsstarke, zuverlässige und zukunftssichere Signalverteilung im DOCSIS 3.1-Umfeld benötigen.
