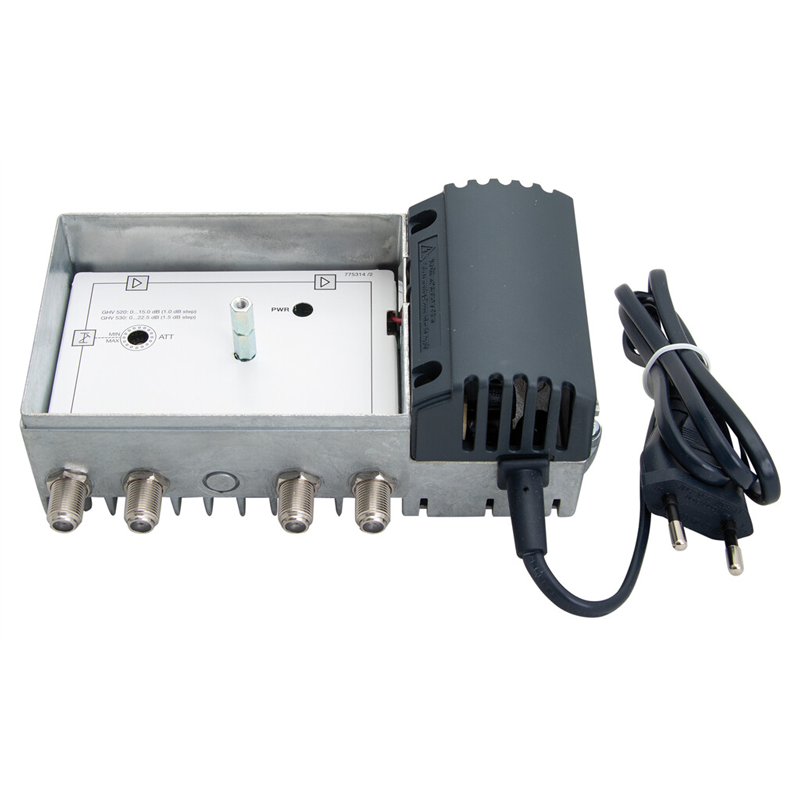

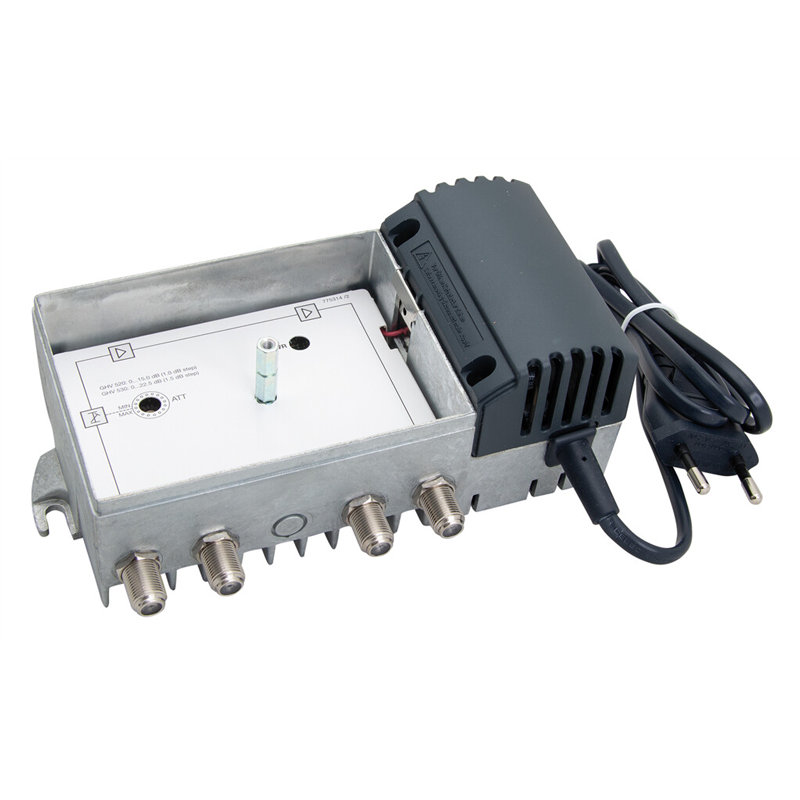

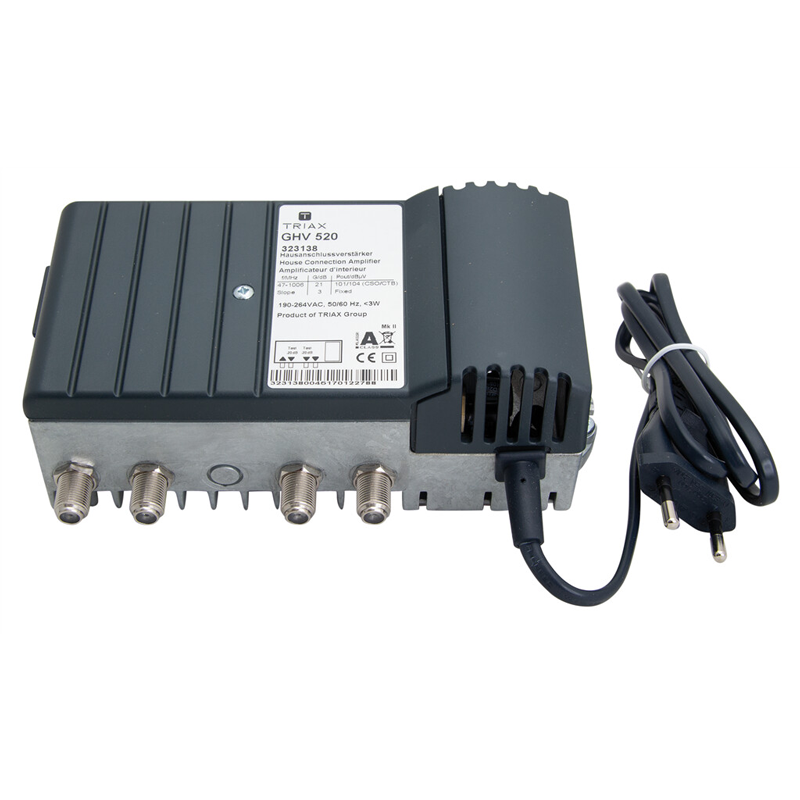

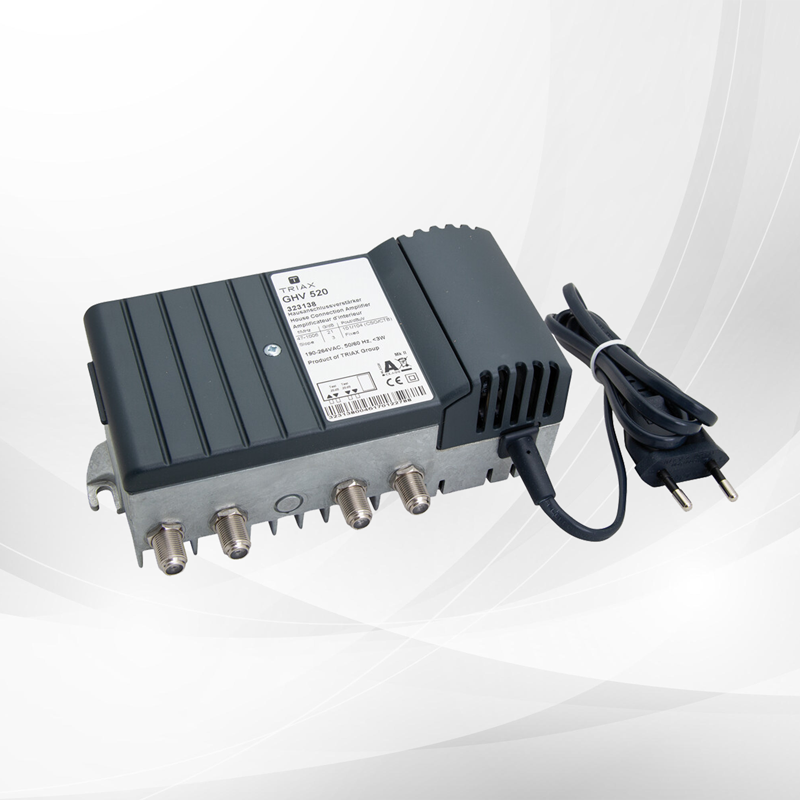

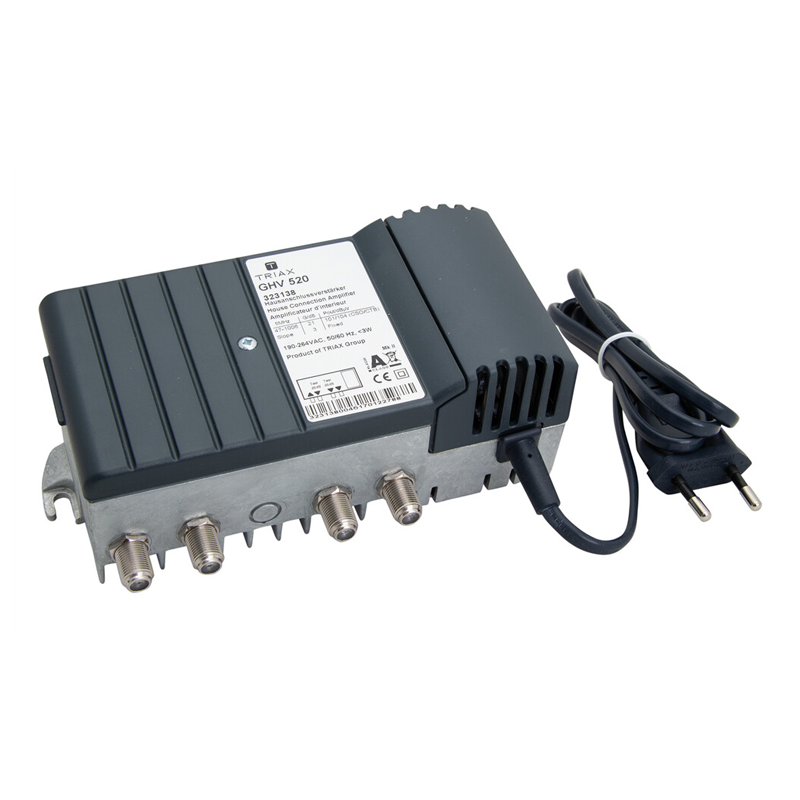

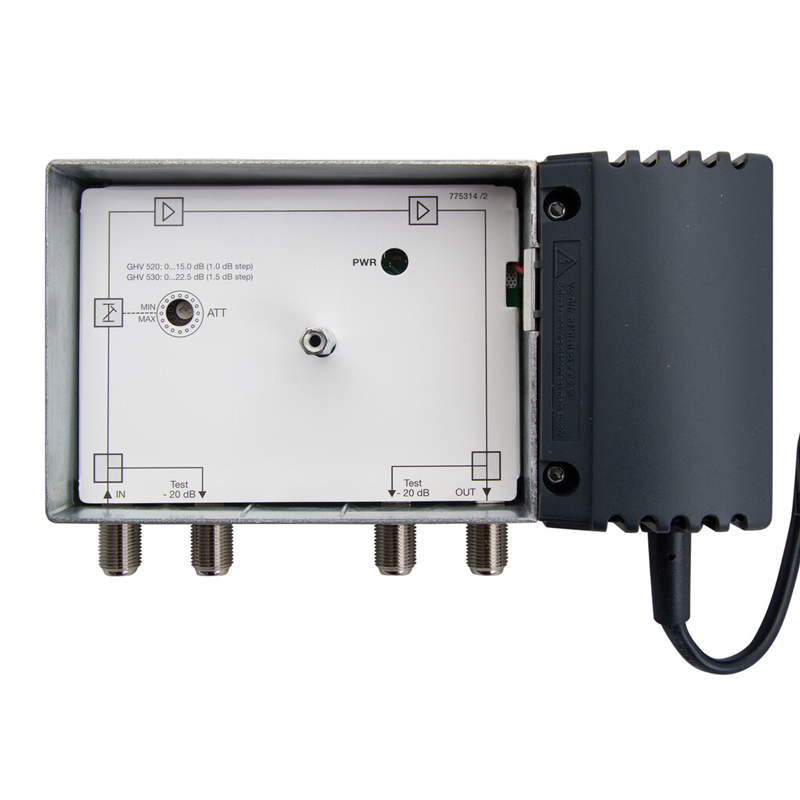

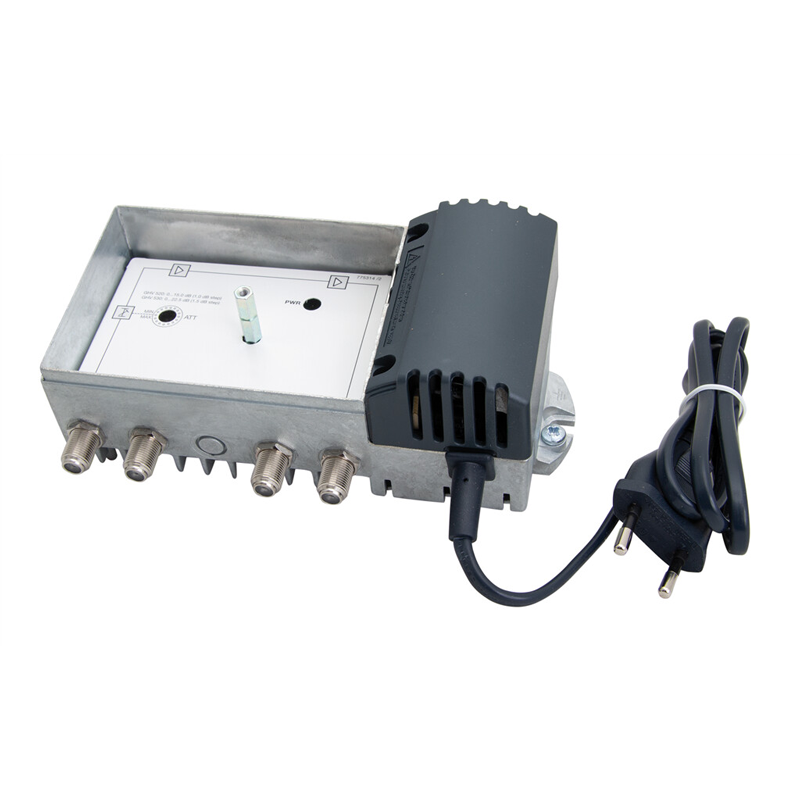

TRIAX GHV 520 Amp 1out 01-21dB Schritt - Verteilverstärker

62,90 €

Versandfertig in 3 Tagen, Lieferzeit 2-5 Tage

Produktnummer: 323138

Produktinformationen "TRIAX GHV 520 Amp 1out 01-21dB Schritt - Verteilverstärker"

TRIAX GHV 520 Amp 1out 01-21dB Schritt - Verteilverstärker

Die TRIAX GHV 500-Serie ist ein rauscharmer koaxialer Wohnungsverteilerverstärker für den Einsatz in
kleineren MATV-Verteilnetzen in Mehrfamilienhäusern.

„MATV“ - „Master Antenna Television“, also Verteilanlagen, die über Antennen oder Kabel Signale in
Mehrfamilienhäusern verteilen. Die Verstärker sind innen (Wohnungs-Verstärker) und nicht primär für
große Hausanschlusskästen.

Technische Daten

Frequenzbereich

Ausgangspegel CSO @ 60 dB IMD (42 Kanäle), flach

101 dBµV

Ausgangspegel CTB @ 60 dB IMD

104 dBµV

Frequenzbereich

47…1006

Verstärkung (Vorwärtsweg) (dB)

21 dB bei 1006 MHz

Verstärkung Vorwärtsweg – Zwischenstufe

0 / –3 dB (fix)

Rauschmaß (dB)

5,5 dB

Eingangsdämpfung

0 … 20 dB

Dämpfung – Zwischenstufe

3 dB (fix)

Linearität

± 1,0 dB

Gehäuseschutzklasse/ Isolationsklasse

IP 20/ II

RF-Anschluss – Testpunkt Eingang (bi-direktional)

–20 dB

RF-Anschluss – Testpunkt Ausgang (direktional)

–20 dB

Abmessungen (B × H × T, mm)

170 × 100 × 65

Gewicht (g)

650

Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht.
Wir unterstützen Sie gerne!

Für weitere Fragen können Sie uns hier kontaktieren!

FAQ – TRIAX GHV 30N Verteilverstärker

1. Wofür ist der TRIAX GHV 30N geeignet?

Der GHV 30N ist ein rauscharmer koaxialer Wohnungs-Verteilverstärker der GHV 500-Serie.
Er ist für kleinere MATV-Verteilnetze (Master Antenna Television) in Mehrfamilienhäusern gedacht.
Damit werden TV- und Breitbandsignale innerhalb eines Gebäudes zuverlässig verteilt.

2. Was bedeutet „MATV“?

„MATV“ steht für Master Antenna Television.
Das sind zentrale Verteilanlagen, die Signale von Antennen oder Kabelanschlüssen aufnehmen und in Mehrfamilienhäusern an mehrere Wohneinheiten weitergeben.

3. Welche Frequenzbereiche werden unterstützt?

Frequenzbereich Vorwärtsweg: 47 … 1006 MHz

4. Wie hoch ist die Verstärkung?

Vorwärtsweg (bei 1006 MHz): 30 dB
Zwischenstufe Vorwärtsweg: 0 / –3 dB (fix)

5. Welche Dämpfungs- und Entzerrungsoptionen gibt es?

Eingangsdämpfung: 0 … 20 dB
Zwischenstufendämpfung: 3 dB (fix)
Entzerrung (Slope): Zwischenstufe und Eingang, einstellbar (z. B. 0 / 3 / 7 / 10 dB)

6. Wie ist die Signalqualität?

Ausgangspegel CSO @ 60 dB IMD (42 Kanäle): 102 dBµV
Ausgangspegel CTB @ 60 dB IMD: 105 dBµV
Rauschmaß: 4,5 dB
Linearität: ± 1,0 dB

7. Gibt es Testanschlüsse?

Ja, der Verstärker verfügt über integrierte Messpunkte:

Eingang (bi-direktional): –20 dB
Ausgang (direktional): –20 dB

8. Welche Schutzklassen gelten?

Gehäuseschutzklasse: IP 20
Isolationsklasse: II

9. Welche Abmessungen und welches Gewicht hat das Gerät?

Abmessungen (B × H × T): 148 × 75 × 60 mm
Gewicht: ca. 650 g

10. Für wen ist das Gerät gedacht?

Installateure im Bereich TV- und Kabelverteilung
Wohnungswirtschaft und Hausverwaltungen mit kleinen Verteilnetzen
Techniker, die eine kompakte, rauscharme und zuverlässige Signalverstärkung benötigen
