btv-MMD-604-s - Multimedia-Breitbandstichdose

braun teleCom

8,50 €*

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: 21926040

Produktinformationen "btv-MMD-604-s - Multimedia-Breitbandstichdose"

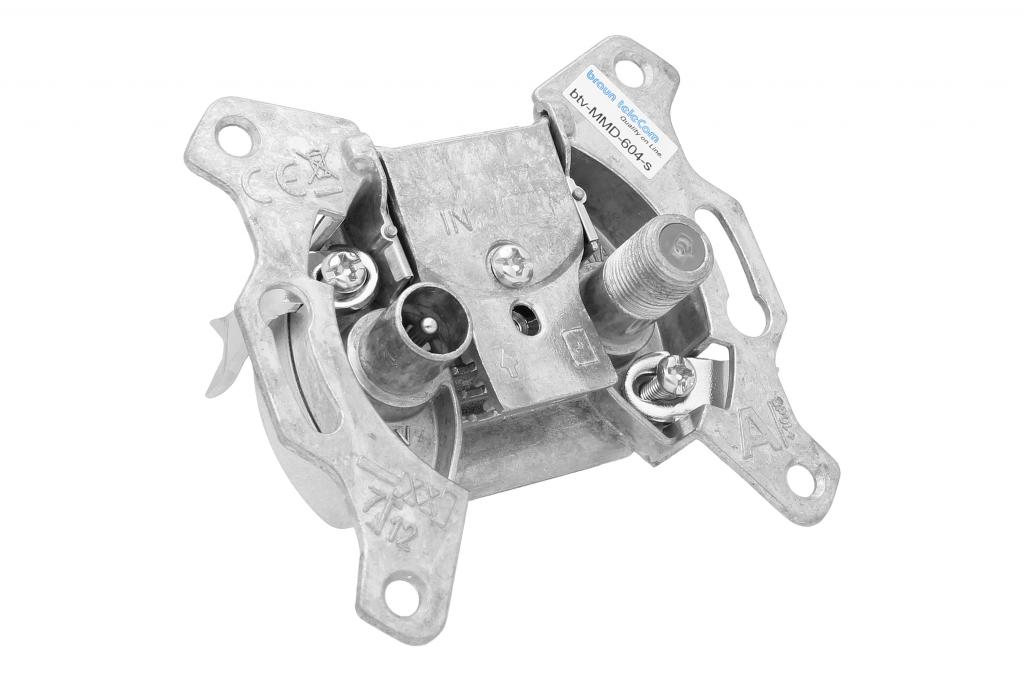

btv-MMD-604-s - Multimedia-Breitbandstichdose

mit DATA-Port (5 – 1.800 MHz) und selektivem TV-Port (258 – 862 MHz), Anschlussdämpfungen 4 dB (DATA) und 4,5 dB (TV)

Anschlussdämpfungen 4,0 dB (DATA), 4,5 dB (TV)
Alle Steckdosen gemäß VF TS 142 Juni 2021 V1.2
Abmessungen und Dimensionierung gemäß DIN 45330
Zink-Druckgussgehäuse mit polierter Veredelung (Beschichtung mit Weißbronze auf Anfrage möglich)
Schnelle und komfortable Installation dank Push-Pin-Klemmtechnik für Innenleiter mit Ø 0,4 – 1,2 mm
Geeignet für Koaxialkabel mit Außendurchmesser 4,1 – 7,2 mm
DATA-Anschluss als F-Buchse gemäß EN 61169-24 mit Ø 9,45 ± 0,05 mm, TV-Anschluss als IEC-Stecker gemäß EN 61169-2
Schirmungsmaß Klasse A +10 dB in Anlehnung an DIN EN 50083-2
Hoher Schutz gegen jegliche LTE-Einstrahlung (LTE safe)
Breitbandiger DATA-Ausgang 5 – 1.800 MHz, selektiver TV-Ausgang 258 – 862 MHz
Intermodulationsfestigkeit gemäß EN 60728-4 und UM TS 414
Spannungsfestigkeit 1kV gemäß IEC 61000-4-5 level 2
Semi-galvanische Isolation gemäß DIN EN 60728-11: 2019-02 Punkt 10 (Innenleiter zu Innenleiter)
Geeignet für DOCSIS® 3.1 und DOCSIS® 4.0
Impedanz 75 Ω
Betriebstemperaturbereich 0 – 55°C
Abdeckplatte SAD-122 reinweiß RAL 9010 separat erhältlich (Bestell-Nr. 22080122)

Katalog - Passive Bauteile

Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht.
Wir unterstützen Sie gerne!

Für weitere Fragen können Sie uns hier kontaktieren!

Hersteller / Verantwortliche Person / Importeur:

braun teleCom GmbH
Merkurstraße 3 c
30419 Hannover

Telefon +49 511 757086
info.de.hannover@netceed.com
www.brauntelecom.de

FAQ – btv-MMD-604-s: Multimedia-Breitbandstichdose mit DATA- und TV-Port

1. Was ist die btv-MMD-604-s und wofür wird sie verwendet?
Die btv-MMD-604-s ist eine Multimedia-Stichdose zur Trennung von TV- und Daten-Signalen in modernen Breitbandkabelnetzen. Sie eignet sich besonders für den Einsatz in DOCSIS® 3.1 / 4.0-kompatiblen Hausverteilungen, z. B. bei Kabelinternet und TV über denselben Anschluss.

2. Welche Frequenzbereiche werden unterstützt?

DATA-Port (F-Buchse): 5 – 1.800 MHz
TV-Port (IEC-Anschluss): 258 – 862 MHz
Diese selektive Trennung sorgt für optimale Signalqualität bei gleichzeitiger Reduktion von Störungen.

3. Wie hoch sind die Anschlussdämpfungen?

DATA-Port: 4,0 dB
TV-Port: 4,5 dB
Diese Werte ermöglichen eine effiziente Signalnutzung bei stabiler Leistung.

4. Welche Standards erfüllt die Dose?

Entspricht VF TS 142 V1.2 (Juni 2021) – den aktuellen Vorgaben von Vodafone
Maßlich nach DIN 45330
Schirmungsmaß Klasse A +10 dB gemäß DIN EN 50083-2
Intermodulationsfestigkeit gemäß EN 60728-4 und UM TS 414

5. Ist die Dose LTE-sicher?
Ja, dank ausgezeichneter Schirmung bietet die Dose hohen Schutz gegen LTE-Einstrahlungen – auch in Bereichen mit starker mobiler Netzabdeckung.

6. Welche Anschlüsse sind vorhanden?

DATA-Port: F-Buchse (Ø 9,45 mm) nach EN 61169-24
TV-Port: IEC-Stecker nach EN 61169-2
Somit ist sie kompatibel mit handelsüblichen Koaxialkabeln und Endgeräten.

7. Welche Kabel und Durchmesser sind kompatibel?

Innenleiter: 0,4 – 1,2 mm Ø
Außenleiter / Koaxkabel: 4,1 – 7,2 mm Ø
Der Anschluss erfolgt über eine Push-Pin-Klemmtechnik, die eine schnelle und werkzeuglose Installation ermöglicht.

8. Was bedeutet semi-galvanische Isolation?
Die Dose bietet eine semi-galvanische Trennung zwischen Innenleitern gemäß DIN EN 60728-11:2019-02, Punkt 10, was Schutz vor unerwünschten Potentialverschleppungen bietet.

9. Wie robust ist die btv-MMD-604-s?

Gehäuse aus Zink-Druckguss mit polierter Veredelung
Optional mit Weißbronze-Beschichtung erhältlich
Spannungsfest bis 1 kV gemäß IEC 61000-4-5 Level 2
Betriebsbereich: 0 – 55 °C

10. Ist die Dose für moderne Kabelnetztechnologien geeignet?
Ja, die btv-MMD-604-s ist vollständig kompatibel mit DOCSIS® 3.1 und 4.0, ideal für Gigabit-Internet, IPTV und VoIP-Dienste.

11. Gibt es passendes Zubehör?
Ja, die passende Abdeckplatte SAD-122 in reinweiß (RAL 9010) ist separat erhältlich (Bestell-Nr. 22080122).
