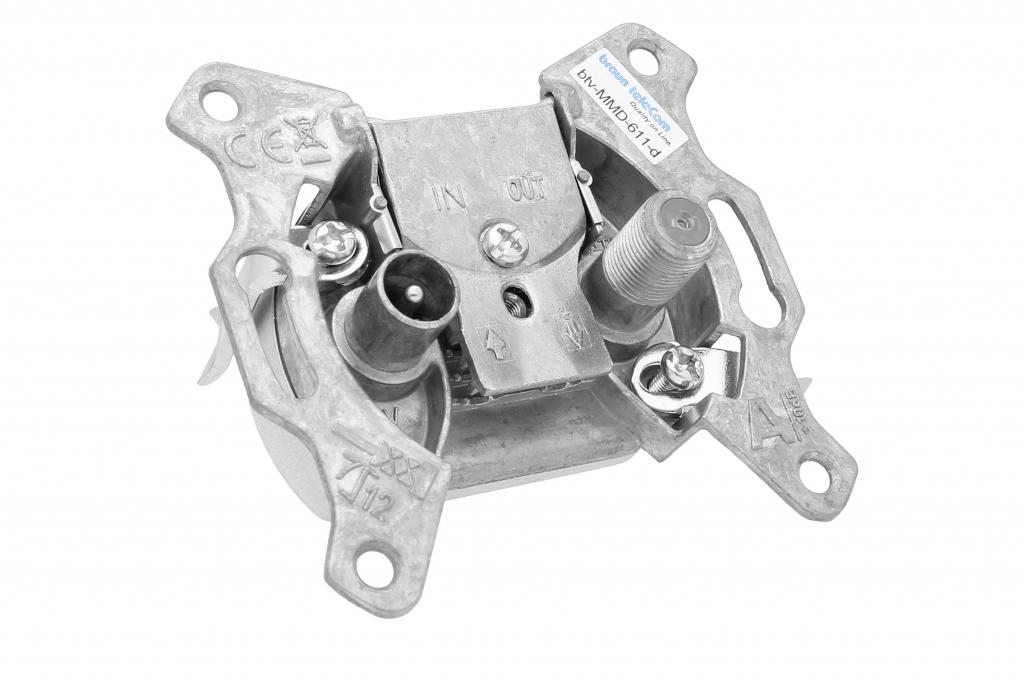

btv-MMD-611-d - Multimedia-Breitbandstichdose

braun teleCom

12,14 €

Produktnummer: 21926110

Produktinformationen "btv-MMD-611-d - Multimedia-Breitbandstichdose"

btv-MMD-611-d - Multimedia-Breitbandstichdose

mit DATA-Port (5 – 1.800 MHz) und selektivem TV-Port (258 – 862 MHz), Anschlussdämpfungen 9 dB (DATA) und 9,5 dB (TV)

Anschlussdämpfungen 9,0 dB (DATA), 9,5 dB (TV)
Alle Steckdosen gemäß VF TS 142 Juni 2021 V1.2
Abmessungen und Dimensionierung gemäß DIN 45330
Zink-Druckgussgehäuse mit polierter Veredelung (Beschichtung mit Weißbronze auf Anfrage möglich)
Schnelle und komfortable Installation dank Push-Pin-Klemmtechnik für Innenleiter mit Ø 0,4 – 1,2 mm
Geeignet für Koaxialkabel mit Außendurchmesser 4,1 – 7,2 mm
DATA-Anschluss als F-Buchse gemäß EN 61169-24 mit Ø 9,45 ± 0,05 mm, TV-Anschluss als IEC-Stecker gemäß EN 61169-2
Schirmungsmaß Klasse A +10 dB in Anlehnung an DIN EN 50083-2
Hoher Schutz gegen jegliche LTE-Einstrahlung (LTE safe)
Breitbandiger DATA-Ausgang 5 – 1.800 MHz, selektiver TV-Ausgang 258 – 862 MHz
Intermodulationsfestigkeit gemäß EN 60728-4 und UM TS 414
Spannungsfestigkeit 1kV gemäß IEC 61000-4-5 level 2
Semi-galvanische Isolation gemäß DIN EN 60728-11: 2019-02 Punkt 10 (Innenleiter zu Innenleiter)
Geeignet für DOCSIS® 3.1 und DOCSIS® 4.0
Impedanz 75 Ω
Betriebstemperaturbereich 0 – 55°C
Abdeckplatte SAD-122 reinweiß RAL 9010 separat erhältlich (Bestell-Nr. 22080122)

Katalog - Passive Bauteile

Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht.
Wir unterstützen Sie gerne!

Für weitere Fragen können Sie uns hier kontaktieren!

Hersteller / Verantwortliche Person / Importeur:

braun teleCom GmbH
Merkurstraße 3 c
30419 Hannover

Telefon +49 511 757086
info.de.hannover@netceed.com
www.brauntelecom.de

FAQ – btv-MMD-611-d: Multimedia-Breitbandstichdose mit DATA- und TV-Port

1. Was ist die btv-MMD-611-d und wofür wird sie eingesetzt?
Die btv-MMD-611-d ist eine Multimedia-Stichdose, die in modernen Kabelnetzen zum Einsatz kommt. Sie trennt gezielt Daten- und Fernsehsignale und ist ideal für den Anschluss von Kabelmodems (DOCSIS® 3.1 / 4.0) sowie TV-Geräten.

2. Welche Frequenzbereiche unterstützt die Dose?

DATA-Port (F-Buchse): 5 – 1.800 MHz
TV-Port (IEC-Anschluss): 258 – 862 MHz
Somit ist sie sowohl für Breitband-Internet als auch für digitales Fernsehen optimal geeignet.

3. Wie hoch sind die Anschlussdämpfungen?

DATA: 9,0 dB
TV: 9,5 dB
Diese Werte gewährleisten eine stabile Signalqualität auch bei längeren Leitungen oder in komplexen Verteilungen.

4. Welche Standards erfüllt die Dose?

Entspricht der Vodafone-Spezifikation VF TS 142 V1.2 (Juni 2021)
Gehäusemaße nach DIN 45330
Schirmungsmaß Klasse A +10 dB nach DIN EN 50083-2
Intermodulationsfestigkeit: Nach EN 60728-4 und UM TS 414

5. Ist die Dose LTE-sicher?
Ja, die btv-MMD-611-d bietet hohen Schutz gegen LTE-Einstrahlung – optimal für störungsfreie Übertragungen auch in LTE-intensiven Umgebungen.

6. Welche Anschlüsse sind vorhanden?

DATA-Port: F-Buchse (Ø 9,45 mm) gemäß EN 61169-24
TV-Port: IEC-Stecker nach EN 61169-2
Die Anschlüsse sind standardisiert und ermöglichen eine kompatible Verbindung zu handelsüblichen Geräten und Kabeln.

7. Welche Kabel sind kompatibel?

Innenleiter: 0,4 – 1,2 mm Ø
Koaxialkabel-Außendurchmesser: 4,1 – 7,2 mm Ø
Die Push-Pin-Klemmtechnik erlaubt eine schnelle, sichere und werkzeuglose Montage.

8. Was bedeutet semi-galvanische Isolation?
Die Dose trennt Innenleiter zu Innenleiter gemäß DIN EN 60728-11:2019-02, Punkt 10, was vor Störungen und Potentialverschleppungen schützt.

9. Wie robust ist das Gehäuse?

Material: Zink-Druckguss mit polierter Veredelung
Optional auch mit Weißbronze-Beschichtung erhältlich
Spannungsfestigkeit: Bis 1 kV gemäß IEC 61000-4-5 Level 2
Temperaturbereich: 0 – 55 °C

10. Für welche Anwendungen ist die Dose geeignet?

Kabel-TV (DVB-C)
Kabelinternet via DOCSIS® 3.1 oder 4.0
VoIP / IPTV
Multimedia-Hausverteilungen in Wohngebäuden oder Gewerbeobjekten

11. Gibt es Zubehör für die Dose?
Ja, die passende Abdeckplatte SAD-122 in reinweiß (RAL 9010) ist separat erhältlich.
Bestellnummer: 22080122
