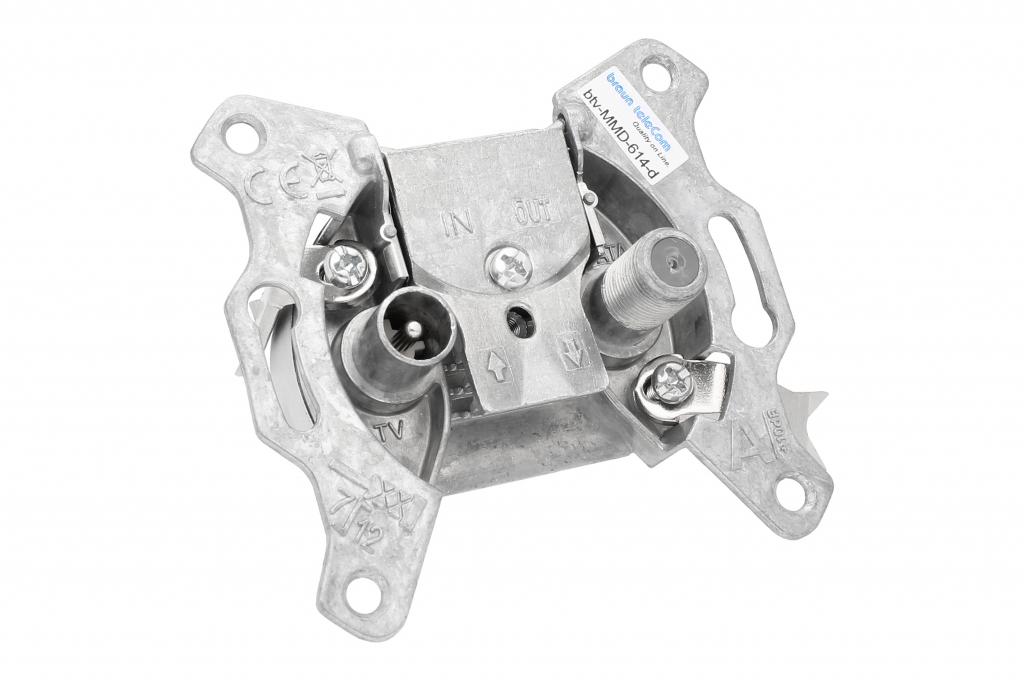

btv-MMD-614-d - Multimedia-Breitbandstichdose
12,14 €
Produktinformationen "btv-MMD-614-d - Multimedia-Breitbandstichdose"
btv-MMD-614-d - Multimedia-Breitbandstichdose
mit DATA-Port (5 – 1.800 MHz) und selektivem TV-Port (258 – 862 MHz), Anschlussdämpfungen 14 dB (DATA) und 14,5 dB (TV)
- Anschlussdämpfungen 14,0 dB (DATA), 14,5 dB (TV)
- Alle Steckdosen gemäß VF TS 142 Juni 2021 V1.2
- Abmessungen und Dimensionierung gemäß DIN 45330
- Zink-Druckgussgehäuse mit polierter Veredelung (Beschichtung mit Weißbronze auf Anfrage möglich)
- Schnelle und komfortable Installation dank Push-Pin-Klemmtechnik für Innenleiter mit Ø 0,4 – 1,2 mm
- Geeignet für Koaxialkabel mit Außendurchmesser 4,1 – 7,2 mm
- DATA-Anschluss als F-Buchse gemäß EN 61169-24 mit Ø 9,45 ± 0,05 mm, TV-Anschluss als IEC-Stecker gemäß EN 61169-2
- Schirmungsmaß Klasse A +10 dB in Anlehnung an DIN EN 50083-2
- Hoher Schutz gegen jegliche LTE-Einstrahlung (LTE safe)
- Breitbandiger DATA-Ausgang 5 – 1.800 MHz, selektiver TV-Ausgang 258 – 862 MHz
- Intermodulationsfestigkeit gemäß EN 60728-4 und UM TS 414
- Spannungsfestigkeit 1kV gemäß IEC 61000-4-5 level 2
- Semi-galvanische Isolation gemäß DIN EN 60728-11: 2019-02 Punkt 10 (Innenleiter zu Innenleiter)
- Geeignet für DOCSIS® 3.1 und DOCSIS® 4.0
- Impedanz 75 Ω
- Betriebstemperaturbereich 0 – 55°C
- Abdeckplatte SAD-122 reinweiß RAL 9010 separat erhältlich (Bestell-Nr. 22080122)
Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht.
Wir unterstützen Sie gerne!
Für weitere Fragen können Sie uns hier kontaktieren!
Hersteller / Verantwortliche Person / Importeur:
braun teleCom GmbH
Merkurstraße 3 c
30419 Hannover
Telefon +49 511 757086
info.de.hannover@netceed.com
www.brauntelecom.de
FAQ – btv-MMD-614-d: Multimedia-Breitbandstichdose mit DATA- und TV-Port
1. Was ist die btv-MMD-614-d?
Die btv-MMD-614-d ist eine moderne Multimedia-Stichdose für den Einsatz in Kabelnetzen. Sie ermöglicht die Trennung von Daten- und Fernsehsignalen und ist für DOCSIS® 3.1 und DOCSIS® 4.0 geeignet.
2. Welche Frequenzbereiche deckt die Dose ab?
-
DATA-Port (F-Buchse): 5 – 1.800 MHz
-
TV-Port (IEC-Stecker): 258 – 862 MHz
Diese Trennung sorgt für störungsfreie Signalübertragung für Internet und Fernsehen.
3. Welche Anschlussdämpfungen hat die Dose?
-
DATA-Port: 14,0 dB
-
TV-Port: 14,5 dB
Die höhere Dämpfung eignet sich für Anschlussdosen am Ende einer Baumstruktur oder bei zu starkem Eingangssignal.
4. Welche Normen und Standards erfüllt die Dose?
-
VF TS 142 V1.2 (Vodafone, Juni 2021)
-
DIN 45330 (Bauform und Maße)
-
DIN EN 50083-2 (Schirmungsmaß Klasse A +10 dB)
-
EN 60728-4 & UM TS 414 (Intermodulationsfestigkeit)
-
IEC 61000-4-5 (1kV Spannungsfestigkeit)
5. Welche Vorteile bietet das Gehäuse?
-
Aus Zink-Druckguss mit polierter Veredelung
-
Weißbronze-Beschichtung auf Anfrage möglich
-
Robuste Bauweise mit hoher elektromagnetischer Abschirmung
6. Wie funktioniert die Installation?
-
Push-Pin-Klemmtechnik für Innenleiter (Ø 0,4 – 1,2 mm)
-
Passend für Koaxialkabel mit 4,1 – 7,2 mm Außendurchmesser
-
Einfach, sicher und schnell ohne Spezialwerkzeug
7. Welche Anschlüsse sind vorhanden?
-
DATA: F-Buchse nach EN 61169-24
-
TV: IEC-Stecker nach EN 61169-2
Zuverlässige Steckverbindungen für gängige Geräte.
8. Bietet die Dose Schutz gegen Störungen?
Ja, durch:
-
Schirmungsmaß Klasse A (+10 dB)
-
LTE-Schutz (LTE safe)
-
Semi-galvanische Isolation zwischen Innenleitern gemäß DIN EN 60728-11
9. Welche Anwendungen sind möglich?
-
Kabel-Internet (DOCSIS® 3.1 / 4.0)
-
DVB-C, IPTV, VoIP
-
Besonders geeignet für Umgebungen mit hoher Störanfälligkeit
10. Welche technischen Eckdaten gelten noch?
-
Impedanz: 75 Ω
-
Betriebstemperatur: 0 – 55 °C
-
Spannungsfestigkeit: 1 kV
11. Gibt es passendes Zubehör?
Ja, die Abdeckplatte SAD-122 in Reinweiß (RAL 9010) ist separat erhältlich.
Bestellnummer: 22080122
