btv-MMD-617-d - Multimedia-Breitbandstichdose

braun teleCom

9,28 €*

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: 21926170

Produktinformationen "btv-MMD-617-d - Multimedia-Breitbandstichdose"

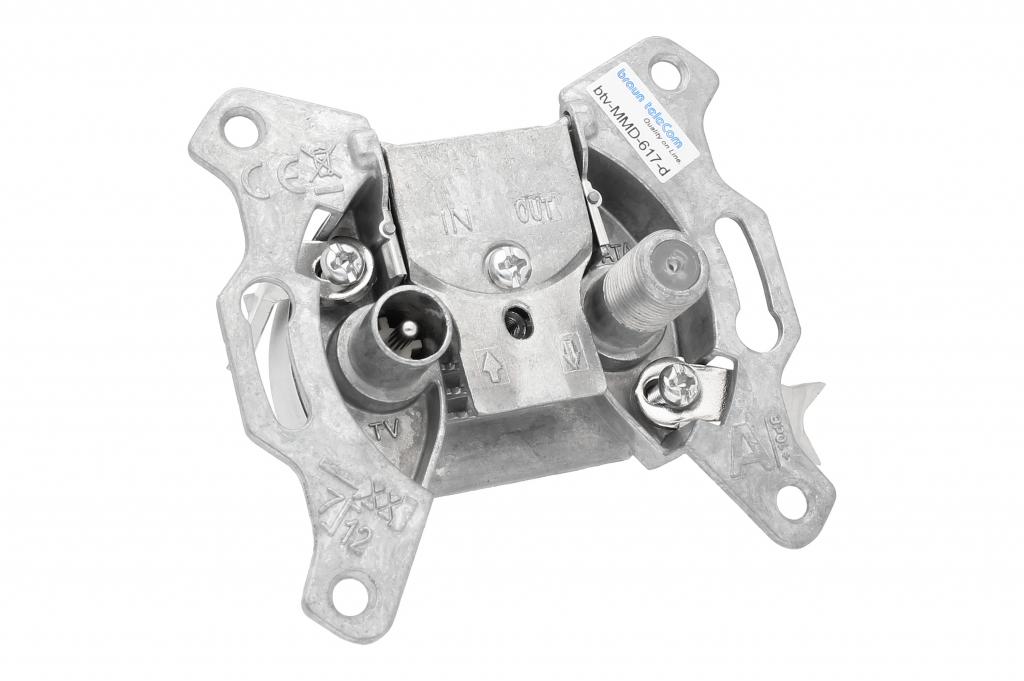

btv-MMD-617-d - Multimedia-Breitbandstichdose

mit DATA-Port (5 – 1.800 MHz) und selektivem TV-Port (258 – 862 MHz), Anschlussdämpfungen 17 dB (DATA) und 17,5 dB (TV)

Anschlussdämpfungen 17,0 dB (DATA), 17,5 dB (TV)
Alle Steckdosen gemäß VF TS 142 Juni 2021 V1.2
Abmessungen und Dimensionierung gemäß DIN 45330
Zink-Druckgussgehäuse mit polierter Veredelung (Beschichtung mit Weißbronze auf Anfrage möglich)
Schnelle und komfortable Installation dank Push-Pin-Klemmtechnik für Innenleiter mit Ø 0,4 – 1,2 mm
Geeignet für Koaxialkabel mit Außendurchmesser 4,1 – 7,2 mm
DATA-Anschluss als F-Buchse gemäß EN 61169-24 mit Ø 9,45 ± 0,05 mm, TV-Anschluss als IEC-Stecker gemäß EN 61169-2
Schirmungsmaß Klasse A +10 dB in Anlehnung an DIN EN 50083-2
Hoher Schutz gegen jegliche LTE-Einstrahlung (LTE safe)
Breitbandiger DATA-Ausgang 5 – 1.800 MHz, selektiver TV-Ausgang 258 – 862 MHz
Intermodulationsfestigkeit gemäß EN 60728-4 und UM TS 414
Spannungsfestigkeit 1kV gemäß IEC 61000-4-5 level 2
Semi-galvanische Isolation gemäß DIN EN 60728-11: 2019-02 Punkt 10 (Innenleiter zu Innenleiter)
Geeignet für DOCSIS® 3.1 und DOCSIS® 4.0
Impedanz 75 Ω
Betriebstemperaturbereich 0 – 55°C
Abdeckplatte SAD-122 reinweiß RAL 9010 separat erhältlich (Bestell-Nr. 22080122)

Katalog - Passive Bauteile

Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht.
Wir unterstützen Sie gerne!

Für weitere Fragen können Sie uns hier kontaktieren!

Hersteller / Verantwortliche Person / Importeur:

braun teleCom GmbH
Merkurstraße 3 c
30419 Hannover

Telefon +49 511 757086
info.de.hannover@netceed.com
www.brauntelecom.de

FAQ – btv-MMD-617-d: Multimedia-Breitbandstichdose mit DATA- und TV-Port

1. Was ist die btv-MMD-617-d?
Die btv-MMD-617-d ist eine hochwertige Multimedia-Stichdose zur Trennung von Daten- und Fernsehsignalen – optimiert für den Einsatz in modernen Kabelnetzen, inklusive DOCSIS® 3.1 und 4.0-Support.

2. Für welche Frequenzbereiche ist die Dose geeignet?

DATA-Port (F-Buchse): 5 – 1.800 MHz
TV-Port (IEC-Stecker): 258 – 862 MHz
Diese Trennung sorgt für störungsfreie Übertragung von Internet und TV.

3. Welche Anschlussdämpfungen hat die Dose?

DATA-Port: 17,0 dB
TV-Port: 17,5 dB
Ideal für Anwendungen mit hohem Eingangssignal oder zur Dämpfung in weit verzweigten Hausverteilungen.

4. Welche Normen erfüllt das Produkt?

VF TS 142 V1.2 (Vodafone-Standard, Juni 2021)
DIN 45330 (Maße, Passform)
DIN EN 50083-2 (Schirmungsmaß Klasse A +10 dB)
EN 60728-4 / UM TS 414 (Intermodulationsfestigkeit)
IEC 61000-4-5 (1kV Spannungsfestigkeit)

5. Wie ist das Gehäuse aufgebaut?

Zink-Druckguss mit polierter Oberfläche
Optional auch mit Weißbronze-Beschichtung erhältlich
Hohe Stabilität und hervorragende Schirmwirkung gegen äußere Störeinflüsse

6. Ist die Dose einfach zu installieren?
Ja, dank:

Push-Pin-Klemmtechnik für Innenleiter (Ø 0,4 – 1,2 mm)
Kompatibel mit Koaxkabeln von 4,1 – 7,2 mm Außendurchmesser
Werkzeugarme Montage für zeitsparende Installation

7. Welche Anschlüsse sind verbaut?

DATA-Port: F-Buchse (nach EN 61169-24)
TV-Port: IEC-Stecker (nach EN 61169-2)

8. Welche Schutzfunktionen sind integriert?

Schirmungsmaß Klasse A (+10 dB)
LTE-Schutz (LTE safe)
Semi-galvanische Isolation zwischen Innenleitern (nach EN 60728-11)

9. Für welche Anwendungen ist die Dose geeignet?

Kabel-Internet über DOCSIS® 3.1 und 4.0
Digital-TV (DVB-C)
VoIP und IPTV
Ideal bei hohen Pegeln oder langen Verteilstrecken im Netz.

10. Weitere technische Daten im Überblick:

Impedanz: 75 Ω
Betriebstemperatur: 0 – 55 °C
Spannungsfestigkeit: 1 kV

11. Gibt es passendes Zubehör?
Ja, die Abdeckplatte SAD-122 in Reinweiß (RAL 9010) ist separat erhältlich.
Bestellnummer: 22080122
