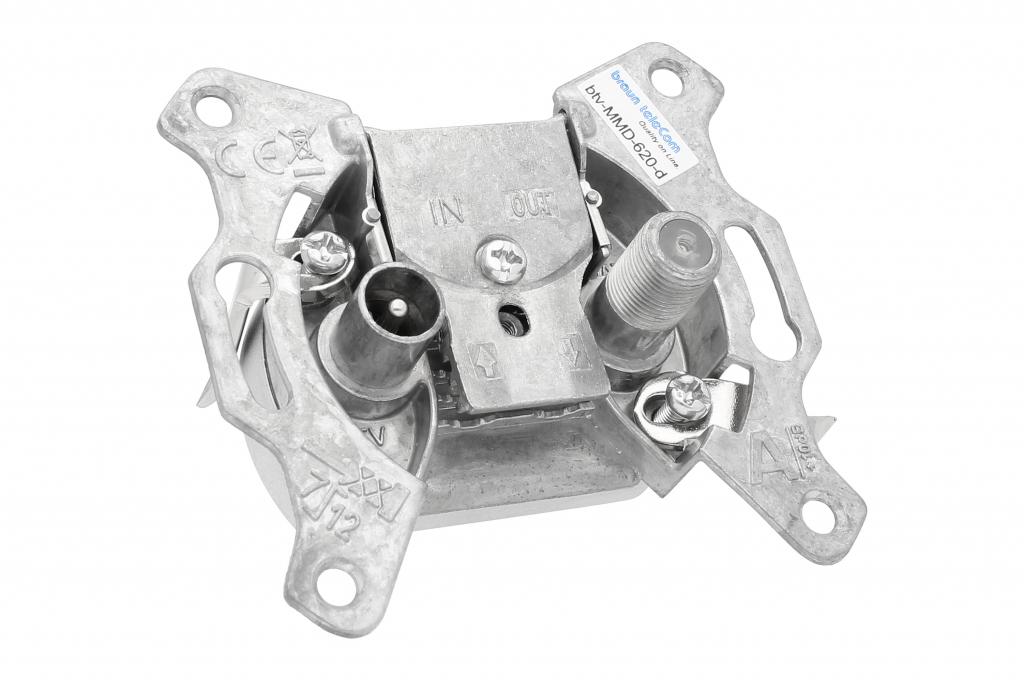

btv-MMD-620-d - Multimedia-Breitbandstichdose
12,14 €
Produktinformationen "btv-MMD-620-d - Multimedia-Breitbandstichdose"
btv-MMD-620-d - Multimedia-Breitbandstichdose
mit DATA-Port (5 – 1.800 MHz) und selektivem TV-Port (258 – 862 MHz), Anschlussdämpfungen 20 dB (DATA) und 20,5 dB (TV)
- Anschlussdämpfungen 20,0 dB (DATA), 20,5 dB (TV)
- Alle Steckdosen gemäß VF TS 142 Juni 2021 V1.2
- Abmessungen und Dimensionierung gemäß DIN 45330
- Zink-Druckgussgehäuse mit polierter Veredelung (Beschichtung mit Weißbronze auf Anfrage möglich)
- Schnelle und komfortable Installation dank Push-Pin-Klemmtechnik für Innenleiter mit Ø 0,4 – 1,2 mm
- Geeignet für Koaxialkabel mit Außendurchmesser 4,1 – 7,2 mm
- DATA-Anschluss als F-Buchse gemäß EN 61169-24 mit Ø 9,45 ± 0,05 mm, TV-Anschluss als IEC-Stecker gemäß EN 61169-2
- Schirmungsmaß Klasse A +10 dB in Anlehnung an DIN EN 50083-2
- Hoher Schutz gegen jegliche LTE-Einstrahlung (LTE safe)
- Breitbandiger DATA-Ausgang 5 – 1.800 MHz, selektiver TV-Ausgang 258 – 862 MHz
- Intermodulationsfestigkeit gemäß EN 60728-4 und UM TS 414
- Spannungsfestigkeit 1kV gemäß IEC 61000-4-5 level 2
- Semi-galvanische Isolation gemäß DIN EN 60728-11: 2019-02 Punkt 10 (Innenleiter zu Innenleiter)
- Geeignet für DOCSIS® 3.1 und DOCSIS® 4.0
- Impedanz 75 Ω
- Betriebstemperaturbereich 0 – 55°C
- Abdeckplatte SAD-122 reinweiß RAL 9010 separat erhältlich (Bestell-Nr. 22080122)
Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht.
Wir unterstützen Sie gerne!
Für weitere Fragen können Sie uns hier kontaktieren!
Hersteller / Verantwortliche Person / Importeur:
braun teleCom GmbH
Merkurstraße 3 c
30419 Hannover
Telefon +49 511 757086
info.de.hannover@netceed.com
www.brauntelecom.de
FAQ – btv-MMD-620-d: Multimedia-Breitbandstichdose mit DATA- und TV-Port
1. Was ist die btv-MMD-620-d?
Die btv-MMD-620-d ist eine leistungsstarke Multimedia-Breitbandstichdose mit separatem DATA- und TV-Port. Sie eignet sich ideal für den Einsatz in modernen Kabelnetzen mit hohen Signalpegeln – besonders in mehrgeschossigen Gebäuden oder weitläufigen Hausverteilungen.
2. Welche Frequenzbereiche werden unterstützt?
-
DATA-Port (F-Buchse): 5 – 1.800 MHz
-
TV-Port (IEC-Stecker): 258 – 862 MHz
Diese getrennten Frequenzbereiche gewährleisten eine störungsfreie Signalverteilung für Internet und TV.
3. Welche Anschlussdämpfungen hat die Dose?
-
DATA-Port: 20,0 dB
-
TV-Port: 20,5 dB
Die hohe Dämpfung ist ideal für den gezielten Signalpegelabgleich in großen Netzen.
4. Welche Normen und Standards erfüllt die Dose?
-
Vodafone TS 142 V1.2 (Stand Juni 2021)
-
DIN 45330 (Form, Maße)
-
DIN EN 50083-2 (Schirmungsmaß Klasse A +10 dB)
-
EN 60728-4 / UM TS 414 (Intermodulationsfestigkeit)
-
IEC 61000-4-5 (Spannungsfestigkeit 1kV, Level 2)
-
DIN EN 60728-11: 2019-02 (semi-galvanische Isolation)
5. Welche mechanischen Eigenschaften bietet das Gehäuse?
-
Zink-Druckgussgehäuse mit polierter Oberfläche
-
Optional mit Weißbronze-Beschichtung erhältlich
-
Robustes, EMV-geschütztes Design für anspruchsvolle Installationsumgebungen
6. Wie einfach ist die Installation?
Sehr einfach – durch:
-
Push-Pin-Klemmtechnik für Innenleiter (Ø 0,4 – 1,2 mm)
-
Kompatibilität mit Koaxkabeln von 4,1 – 7,2 mm Außendurchmesser
-
Werkzeugarme, zeitsparende Montage
7. Welche Anschlussarten sind vorhanden?
-
DATA-Port: F-Buchse (nach EN 61169-24)
-
TV-Port: IEC-Stecker (nach EN 61169-2)
8. Welche Schutz- und Qualitätsmerkmale sind integriert?
-
Schirmungsmaß Klasse A (+10 dB)
-
LTE-sicher (LTE safe)
-
Semi-galvanische Isolation zum Schutz der Innenleiter
-
DOCSIS® 3.1 und 4.0-kompatibel für High-Speed-Internet
9. Weitere technische Spezifikationen:
-
Impedanz: 75 Ω
-
Betriebstemperatur: 0 – 55 °C
-
Spannungsfestigkeit: 1 kV
-
Intermodulationsfestigkeit: gemäß EN 60728-4
10. Gibt es eine passende Abdeckung?
Ja, die Abdeckplatte SAD-122 in Reinweiß (RAL 9010) ist separat erhältlich.
Bestellnummer: 22080122
