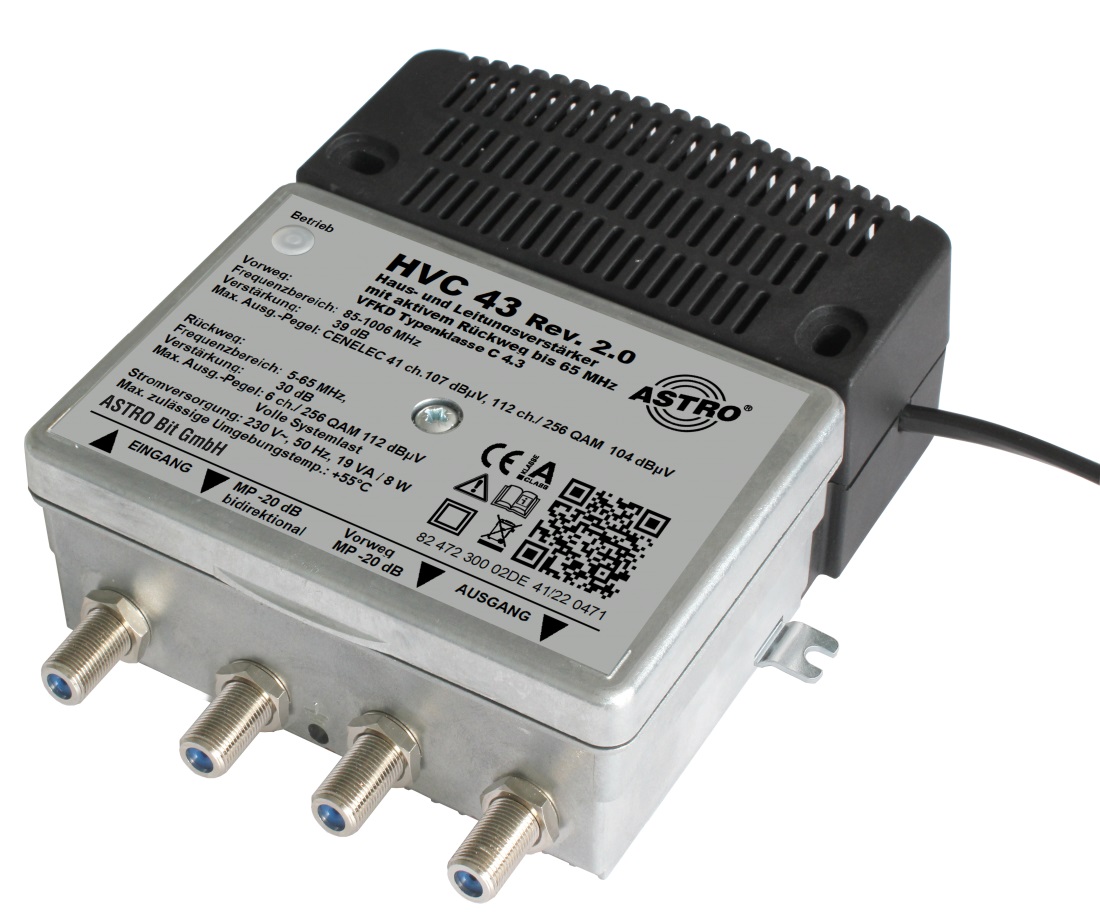

HVC 43 - Breitbandverstärker mit 5-65 / 85-1006 MHz

ASTRO

107,10 €

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: 217356

Produktinformationen "HVC 43 - Breitbandverstärker mit 5-65 / 85-1006 MHz"

HVC 43 - Breitbandverstärker mit 5-65 / 85-1006 MHz

Breitbandverstärker mit 65 MHz Rückweg
Vorweg bis 1006 MHz
Verstärkung Vorweg 40 dB
Ausgangspegel Vorweg 107 dBµV
Interstage-Slope 0/7/10 dB im Vorweg steckbar
Interstage-Dämpfung 0-10 dB im Vorweg
Verstärkung Rückweg 30 dB
Ausgangspegel Rückweg 112 dBµV (6 Ch. 256 QAM / 8 MHz)
Dämpfungssteller Vorweg 0-15 dB
Entzerrer Vorweg 0 - 15 dB
Dämpfungssteller Rückweg 0 - 15 dB (jeweils im Ein- und Ausgang)
Entzerrer Rückweg 0 - 10 dB
Messpunkte im Ein- und Ausgang, 4 x F-Anschlussbuchsen
Vodafone GmbH zertifiziert, Typklasse C(4.3)

Technische Daten:

Vorweg

Frequenzbereich [MHz] 85 - 1006
Verstärkung [dB] 39 ± 1
Rauschmaß [dB] ≤ 5*
Entzerrer im Eingang [dB] 0 - 15 (Pegelsteller)
Dämpfung im Eingang [dB] 0 - 15 (Pegelsteller)
Interstage Slope [dB] 0, 7 oder 10 (steckbar)
Interstage Dämpfung [dB] 0 - 10 (Pegelsteller)
Messpunkte [dB] im Eingang: 20 ± 2,5 (bidirektional) im Ausgang: 20 ± 1 (richtgekoppelt)

Maximaler Ausgangspegel

Nach EN 60728-3, Entwurf, 112 Ch./8 MHz,
256 QAM, BER < 1E-9 nach KDG 1 TS 140: [dBμV] 104 108

Rückweg

Frequenzbereich [MHz] 5 - 65
Verstärkung [dB] 30 ± 1
Interstage Slope [dB] 0 - 10 (Pegelsteller)
Rauschmaß [dB] ≤ 6**
Dämpfungssteller in Ein- und Ausgang [dB] 0 - 15 (Pegelsteller)
Messpunkt im Eingang 20 ± 1 (bidirektional)

Maximaler Ausgangspegel

nach KDG 1 TS 140 Nach EN 60728-3, Entwurf,
6 Ch./8 MHz, 256 QAM, BER < 1E-9: [dBμV] volle Systemlast 112

Allgemeine Daten

VFKD Typenklasse C 4.3
Leistungsaufnahme [VA] / [W] 19 / 8
Rückflussdämpfung [dB] ≥ 18 u. ab 40 MHz - 1,5 / Oktave (mindestens 10)
Anschlüsse F-Buchsen, 75 Ω
EMV [Ω] entspricht EN 50083 -2
Versorgungsspannung [V~/Hz] 230 / 50
Zulässige Umgebungstemperatur [°C] -15…+55
Gehäuse (B x H x T) [mm] 135 x 154 x 49 (inklusive Konnektoren)
Gewicht [kg] 0,8
Einbau- und Betriebshöhe [m] < 3000 über N.N.
Schutzart DIN EN 60 529-IP 20

Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht.
Wir unterstützen Sie gerne!

Für weitere Fragen können Sie uns hier kontaktieren!

FAQ – HVC 43 Breitbandverstärker

1. Für welchen Einsatzbereich ist der HVC 43 geeignet?

Der HVC 43 ist ein Breitbandverstärker für Kabelnetze mit Rückweg bis 65 MHz und Vorweg bis 1006 MHz. Er eignet sich für den Einsatz in Hausverteilanlagen und ist von Vodafone GmbH (Typklasse C 4.3) zertifiziert.

2. Welche Frequenzbereiche unterstützt der Verstärker?

Rückweg (Upstream): 5–65 MHz
Vorweg (Downstream): 85–1006 MHz

3. Wie hoch ist die Verstärkung?

Vorweg: 39 ± 1 dB
Rückweg: 30 ± 1 dB

4. Welche Ausgangspegel sind möglich?

Vorweg: bis 107 dBµV (nach EN 60728-3, 256 QAM, 112 Kanäle/8 MHz)
Rückweg: bis 112 dBµV (bei voller Systemlast, 6 Kanäle/8 MHz, 256 QAM)

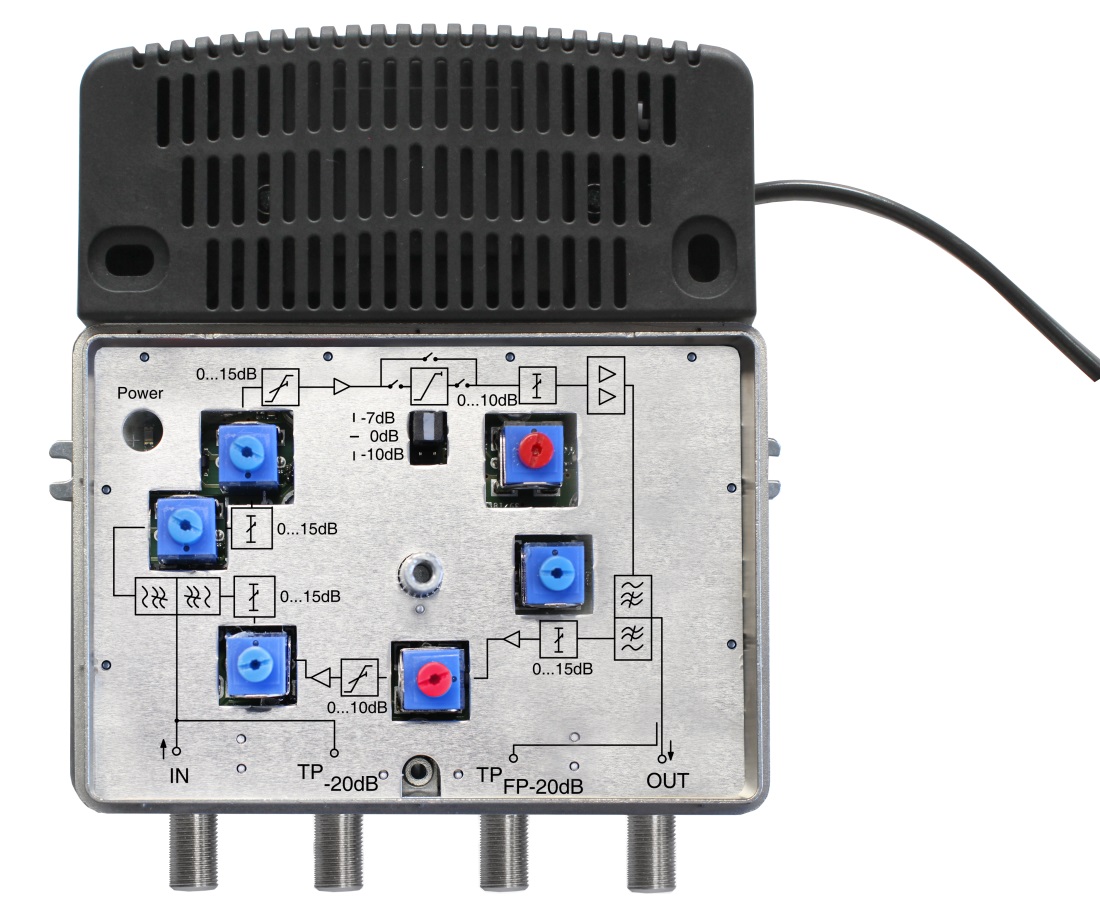

5. Welche Einstellmöglichkeiten bietet das Gerät?

Vorweg:
- Dämpfungssteller: 0–15 dB
- Entzerrer: 0–15 dB
- Interstage-Slope: steckbar (0/7/10 dB)
- Interstage-Dämpfung: 0–10 dB
Rückweg:
- Dämpfungssteller (Ein- & Ausgang): je 0–15 dB
- Entzerrer: 0–10 dB
