HVO V40 P - Breitbandverstärker mit 5-65 / 85-1006 MHz

FAQ – HVO V40 P Breitbandverstärker

1. Für welchen Einsatzbereich ist der HVO V40 P geeignet?

Der HVO V40 P ist ein leistungsstarker Strecken- und Verteilverstärker für Kabelnetze, ausgestattet mit aktivem Rückweg (5–65 MHz) und Vorweg bis 1006 MHz. Er ist Unitymedia-zertifiziert (Typklasse Kaskade) und von NetCologne freigegeben.

2. Welche besonderen Merkmale bietet das Gerät?

• Aktiver 65-MHz-Rückweg

• Hoher Ausgangspegel durch Push-Pull-Technologie

• On-board Diplexfilter und Rückwegverstärker

• Schaltbare Verstärkung:

  • Vorweg: 40 / 32 dB

  • Rückweg: 32 / 22 dB

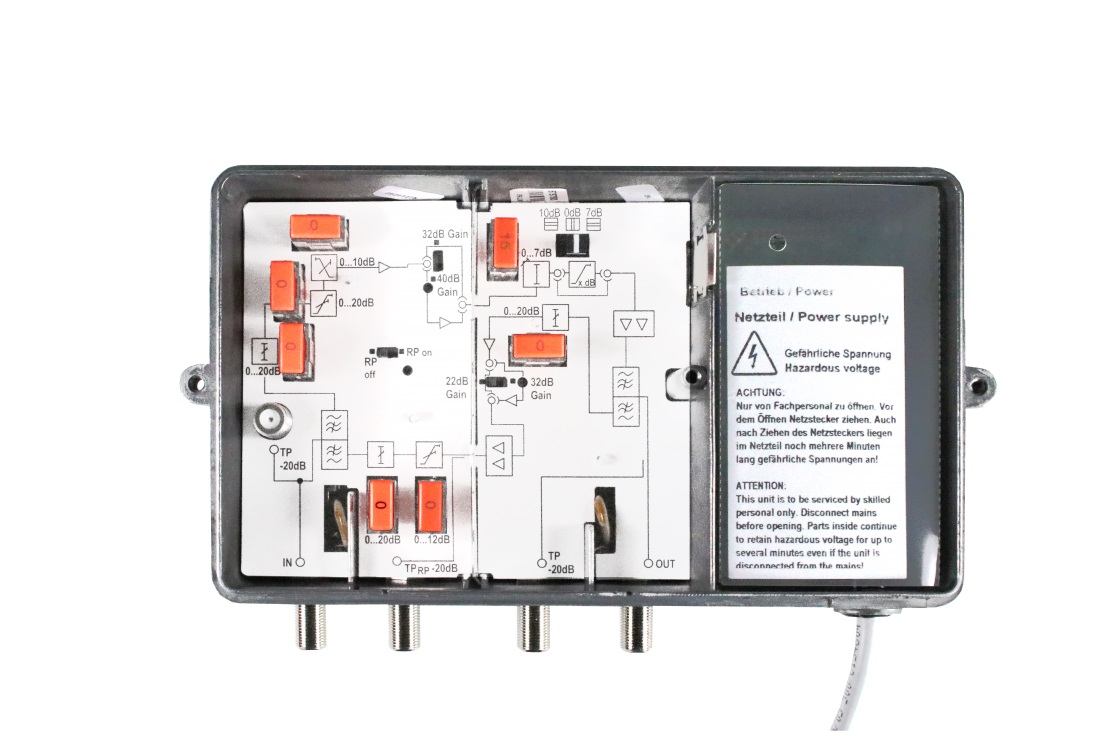

• Steckbrücken und Pads für flexible Konfiguration

• Interstage-Dämpfung und -Slope einstellbar

• LED-Anzeige für geschaltete Signalwege

• Messpunkte in Ein- und Ausgang

3. Welche Verstärkungswerte erreicht der Verstärker?

• Vorweg (Downstream): 40 / 32 dB (±1, schaltbar)

• Rückweg (Upstream): 32 / 22 dB (±1, schaltbar)

4. Wie hoch sind die maximalen Ausgangspegel?

• Vorweg: bis 110 dBµV (nach UM TS 401 bis 108 dBµV)

• Rückweg:

  • bis 120 dBµV (mittlere Last)

  • bis 116 dBµV (volle Last, UM TS 401)

  • nach VFKD 1TS 140 bei voller Systemlast

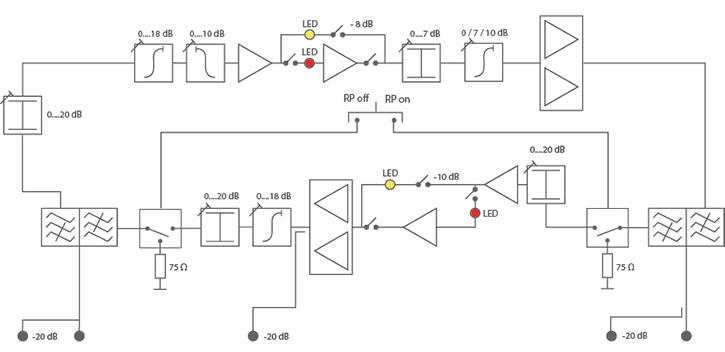

5. Welche Einstellmöglichkeiten gibt es?

• Vorweg:

  • Kabelsimulator: 0–10 dB (Pad, Deemphase)

  • Entzerrer: 0–20 dB (Pad, Preemphase)

  • Dämpfung: 0–20 dB (Pads)

  • Interstage Slope: 0, 7 oder 10 dB (steckbar)

  • Interstage Dämpfung: 0–7 dB (Pad)

• Rückweg:

  • Eingangsdämpfung: 0–15 dB (Pads)

  • Ausgangsdämpfung: 0–20 dB (Pads)

  • Ausgangsentzerrer: 0–12 dB (Pad)

  • Rückweg aktivierbar über Schiebeschalter

6. Wie hoch ist das Rauschmaß?

• Vorweg: ≤ 5 dB

• Rückweg: ≤ 5 dB

7. Welche Messpunkte sind vorhanden?

• Vorweg:

  • Eingang: 20 ± 2,5 dB (bidirektional)

  • Ausgang: 20 ± 1 dB (richtgekoppelt)

• Rückweg:

  • 20 ± 1 dB vor den Einstellelementen

  • 20 ± 1 dB nach den Einstellelementen

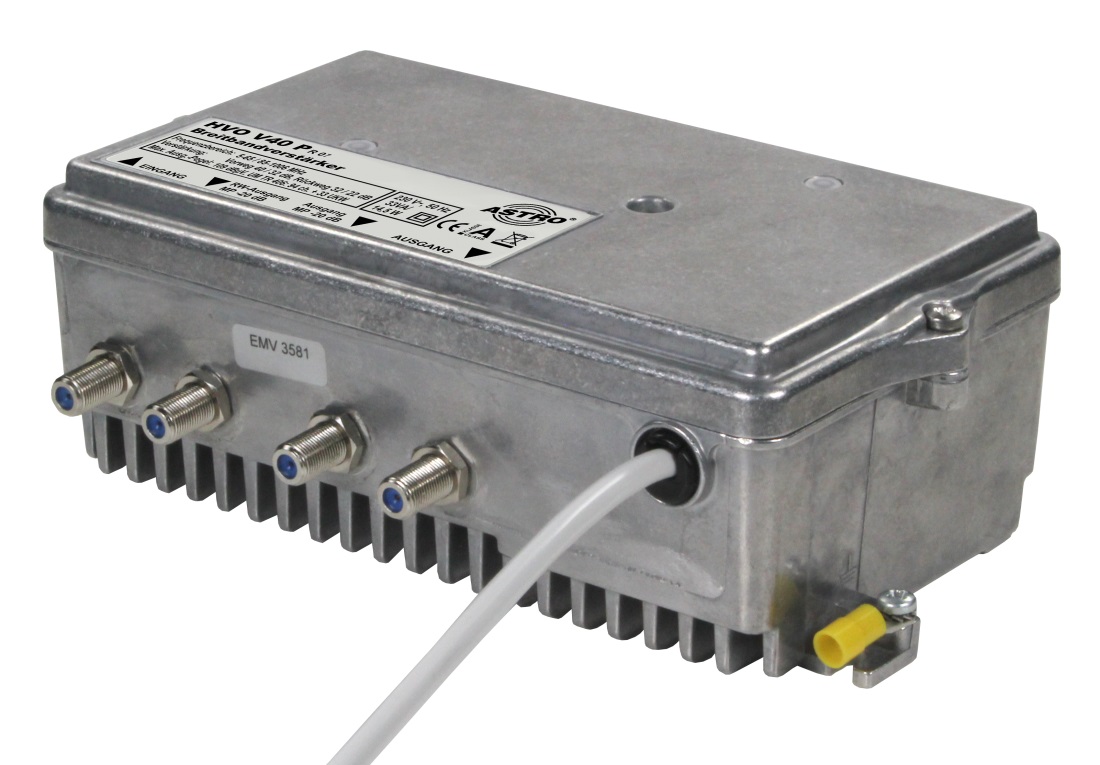

8. Welche Anschlüsse sind vorhanden?

• F-Buchsen, 75 Ω

9. Wie hoch ist die Leistungsaufnahme?

• 33 VA / 14,5 W

10. Welche elektrischen und mechanischen Daten sind wichtig?

• Versorgungsspannung: 230 V~, 50 Hz

• Wellenwiderstand: 75 Ω

• Rückflussdämpfung: ≥ 18 dB (ab 40 MHz –1,5 dB/Oktave, mindestens 10 dB)

• EMV: nach EN 50083-2

• Schutzart: IP 50

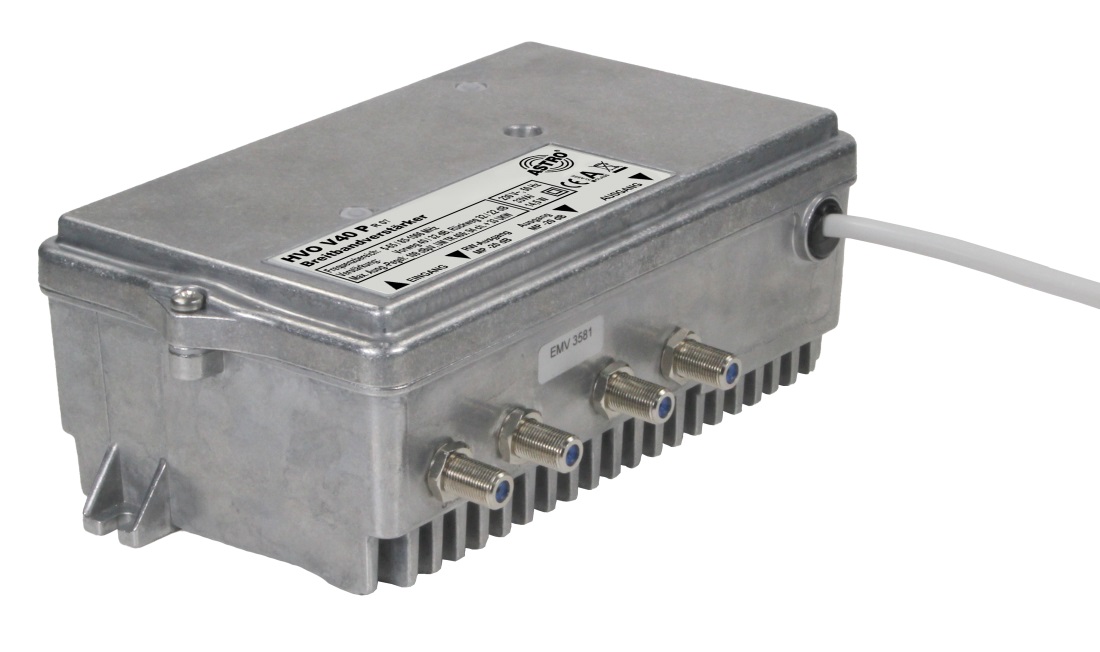

11. Welche Abmessungen und welches Gewicht hat das Gerät?

• Maße (B × H × T): 135 × 140 × 49 mm (inkl. Konnektoren)

• Gewicht: 1,6 kg

12. Unter welchen Bedingungen darf der HVO V40 P betrieben werden?

• Umgebungstemperatur: –15 °C bis +50 °C

• Einbau- und Betriebshöhe: < 2000 m über N.N.
