HV 422-204 - Breitbandverstärker mit 5-204 / 258-1218 MHz, DOCSIS 3.1

ASTRO

105,35 €

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: 217438

Produktinformationen "HV 422-204 - Breitbandverstärker mit 5-204 / 258-1218 MHz, DOCSIS 3.1"

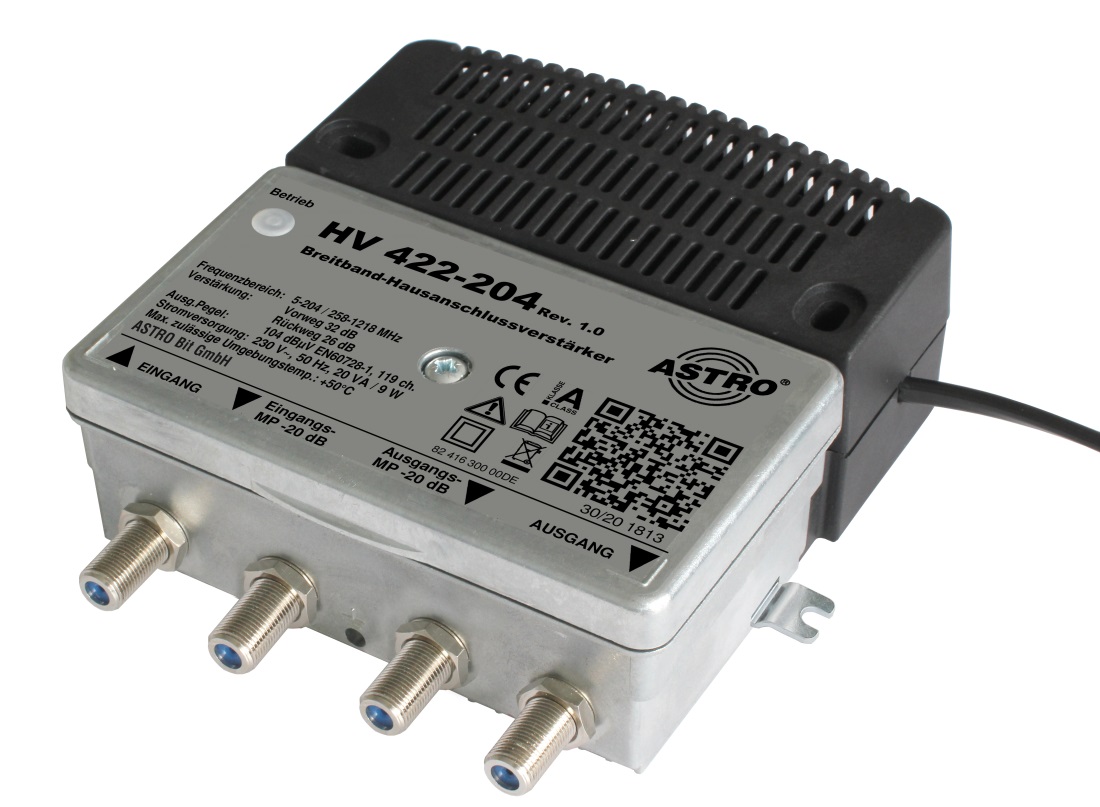

HV 422-204 - Breitbandverstärker mit 5-204 / 258-1218 MHz, DOCSIS 3.1

Breitbandverstärker mit 204 MHz Rückweg
Vorweg bis 1218 MHz
Verstärkung Vorweg 32 dB
Ausgangspegel Vorweg linear 102 dBμV, mit 7dB-Slope 104 dBμV
Verstärkung Rückweg 26 dB
Ausgangspegel Rückweg (204 MHz) 109 dBμV
Dämpfung im Vorweg 0 - 20 dB (Pad)
Entzerrer im Vorweg Eingang 0 - 18 dB (Pad)
Entzerrer im Vorweg Interstage 0 oder 7 dB (Jumper)
Dämpfung im Rückweg (Eingang) 0 - 20 dB (Pad)
Dämpfung im Rückweg (Ausgang) 0 - 20 dB (Pad)
20 dB Messpunkt im Ausgang (Vorweg und Rückweg)

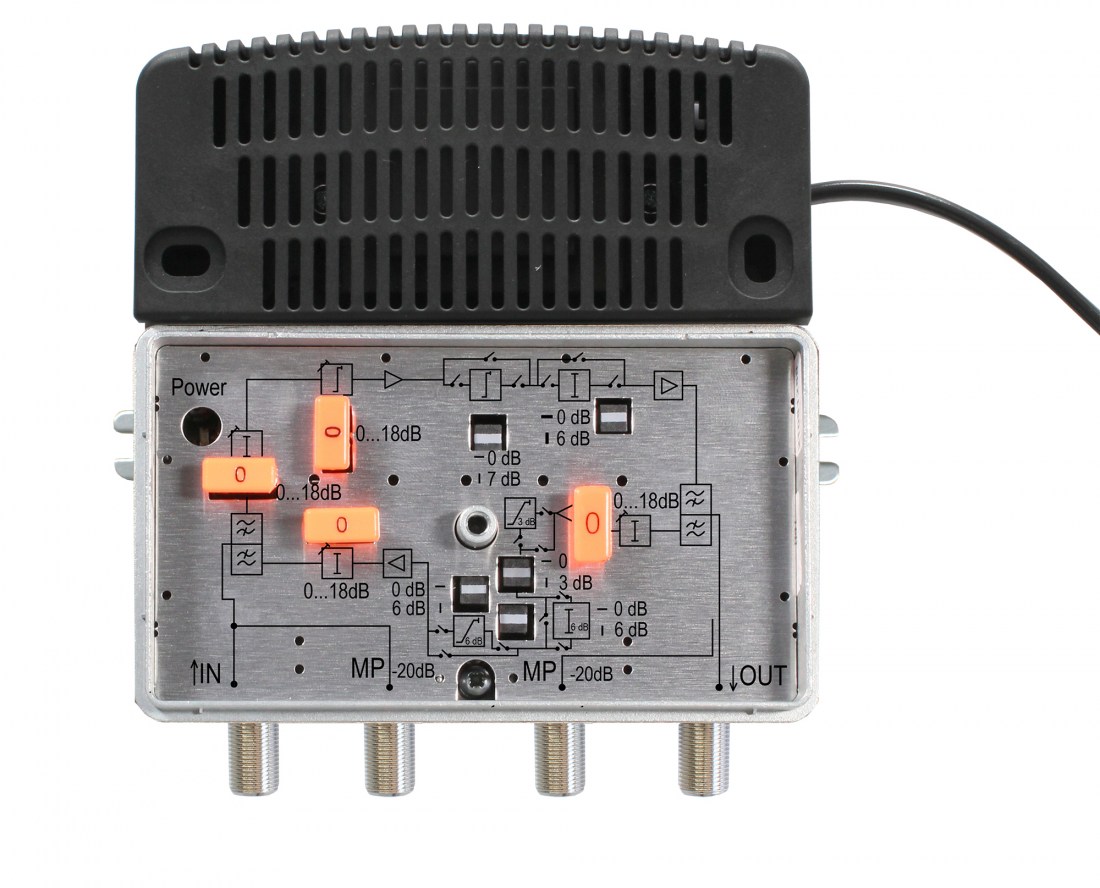

Konfiguration mittels Pads und Steckbrücken

Technische Daten:

Vorweg
Frequenzbereich [MHz]	258- 1218
Verstärkung [dB]	32 ± 1
Rauschmaß [dB]	≤ 5
Entzerrer im Eingang [dB]	0 - 18 (Pads)
Dämpfung im Eingang [dB]	0 - 18 (Pads)
Interstage Slope [dB]	0 oder 7 (steckbar)
Interstage Dämpfung [dB]	0 oder 6 (steckbar)
Messpunkte: im Eingang im Ausgang [dB]	20 ± 2,5 (bi) 20 ± 1 (rk)
Maximaler Ausgangspegel
nach EN60728-3 mit 119 QAM256 Träger / 8 MHz-Bandbreite 262-1214 MHz: linear mit Slope [dBμV]	102 104
Rückweg
Frequenzbereich [MHz]	5 - 204
Verstärkung [dB]	28 ± 1
Interstage Slope [dB]	0, 3, 6 oder 9 steckbar
Interstage Dämpfung [dB]	0 oder 6 steckbar
Rauschmaß [dB]	≤ 5**
Dämpfungssteller Eingang [dB] Ausgang [dB]	0 - 18 (Pads) 0 - 18 (Pads)
Messpunkte [dB]	20 ± 1
Maximaler Ausgangspegel
nach EN60728-3 mit 24 QAM256 Träger / 8 MHz-Bandbreite [dBμV]	108,5
Allgemeine Daten
Leistungsaufnahme [VA] / [W]	20 / 9
Stromverbrauch sekundärseitig [mA=]	≤ 850
Wellenwiderstand [Ω]	75
Rückflussdämpfung [dB]	≥ 18 u. ab 40 MHz - 1,5 / Oktave (mindestens 10)
Anschlüsse	F-Buchsen, 75 Ω
EMV [Ω]	entspricht EN 50083 -2
Versorgungsspannung [V~/Hz]	230 / 50
Zulässige Umgebungstemperatur [°C]	-15…+50
Gehäuse (B x H x T) [mm]	135 x 140 x 49 (inklusive Konnektoren)
Gewicht [kg]	0,7
Einbau- und Betriebshöhe	< 3000 m über N.N.
Schutzart	DIN EN 60 529-IP 20

Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht.
Wir unterstützen Sie gerne!

Für weitere Fragen können Sie uns hier kontaktieren!

FAQ – HV 422-204 Breitbandverstärker (DOCSIS 3.1)

1. Für welchen Einsatzbereich ist der HV 422-204 geeignet?

Der HV 422-204 ist ein moderner Breitbandverstärker für DOCSIS 3.1-Netze. Er unterstützt einen erweiterten Rückweg bis 204 MHz und einen Vorweg bis 1218 MHz, womit er für Gigabit-Internet und hohe Bandbreiten in Kabelnetzen optimiert ist.

2. Welche besonderen Merkmale bietet das Gerät?

Aktiver 204-MHz-Rückweg
Vorweg bis 1218 MHz
Hoher Ausgangspegel (Vorweg bis 104 dBµV, Rückweg bis 109 dBµV)
Flexible Konfiguration mit Pads und Steckbrücken
20 dB Messpunkte im Ausgang (Vorweg & Rückweg)
Einstellbare Dämpfung und Entzerrung für optimale Anpassung

3. Welche Verstärkungswerte erreicht der Verstärker?

Vorweg (Downstream): 32 dB (±1)
Rückweg (Upstream): 28 dB (±1)

4. Wie hoch sind die maximalen Ausgangspegel?

Vorweg:
- linear: 102 dBµV
- mit 7 dB Slope: 104 dBµV
  (nach EN 60728-3, 119 QAM256-Träger)
Rückweg:
- 108,5 dBµV bei 204 MHz (24 QAM256-Träger, 8 MHz)

5. Welche Einstellmöglichkeiten gibt es?

Vorweg:
- Dämpfung: 0–18 dB (Pads)
- Entzerrer: 0–18 dB (Pads)
- Interstage Slope: 0 oder 7 dB (steckbar)
- Interstage Dämpfung: 0 oder 6 dB (steckbar)
Rückweg:
- Dämpfung: 0–18 dB am Eingang (Pads)
- Dämpfung: 0–18 dB am Ausgang (Pads)
- Interstage Slope: 0, 3, 6 oder 9 dB (steckbar)
- Interstage Dämpfung: 0 oder 6 dB (steckbar)
