HV 433-65 - Hausanschlussverstärker mit Push-Pull-Rückweg, DOCSIS 3.1

ASTRO

133,04 €

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: 00217465

Produktinformationen "HV 433-65 - Hausanschlussverstärker mit Push-Pull-Rückweg, DOCSIS 3.1"

HV 433-65 - Hausanschlussverstärker mit Push-Pull-Rückweg, DOCSIS 3.1

Breitbandverstärker mit 204 MHz Rückweg
Vorweg bis 1218 MHz
Verstärkung Vorweg 32 dB
Ausgangspegel Vorweg linear 102 dBμV, mit 7dB-Slope 104 dBμV
Verstärkung Rückweg 26 dB
Ausgangspegel Rückweg (204 MHz) 109 dBμV
Dämpfung im Vorweg 0 - 20 dB (Pad)
Entzerrer im Vorweg Eingang 0 - 18 dB (Pad)
Entzerrer im Vorweg Interstage 0 oder 7 dB (Jumper)
Dämpfung im Rückweg (Eingang) 0 - 20 dB (Pad)
Dämpfung im Rückweg (Ausgang) 0 - 20 dB (Pad)
20 dB Messpunkt im Ausgang (Vorweg und Rückweg)

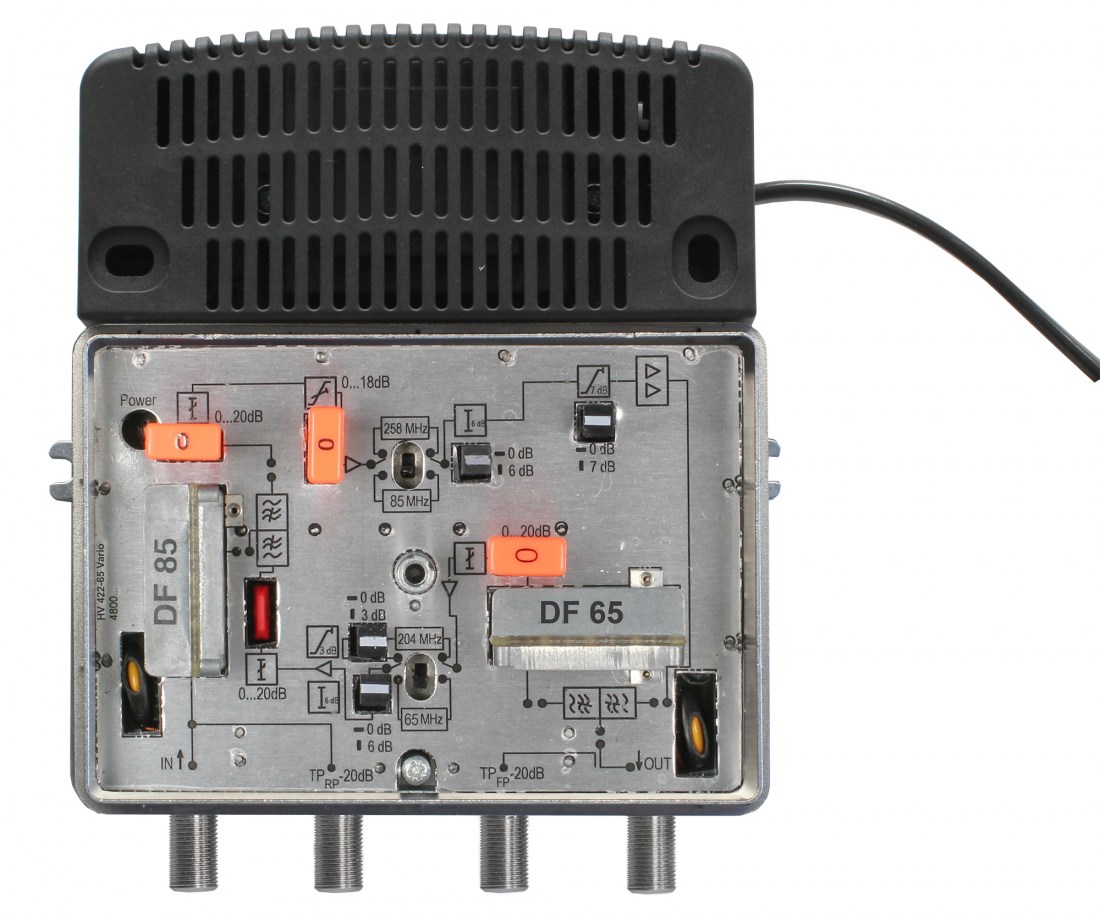

Konfiguration mittels Pads und Steckbrücken

Technische Daten:

Vorweg
Frequenzbereich [MHz]	85 - 1218* verwendbar nur mit Diplexfilter DF65 und DF204
Verstärkung [dB]	32 ± 1
Rauschmaß [dB]	≤ 7
Entzerrer im Eingang [dB]	0 - 18 (Pads)
Dämpfung im Eingang [dB]	0 - 20 (Pads)
Interstage Slope [dB]	0 oder 7 (steckbar)
Interstage Dämpfung [dB]	0 oder 6 (steckbar)
Messpunkte: im Eingang im Ausgang [dB]	20 ± 2,5 (bi) 20 ± 1 (rk)
Maximaler Ausgangspegel
nach EN60728-3 mit 112 QAM256 Träger / 8 MHz-Bandbreite 262-1214 MHz: linear mit Slope [dBμV]	103 104
nach EN60728-3 mit 119 QAM256 Träger / 8 MHz-Bandbreite 262-1214 MHz: linear mit Slope [dBμV]	102 104
Rückweg
Frequenzbereich [MHz]	5 - 65 & 5 - 204* verwendbar nur mit Diplexfilter DF65 und DF204
Verstärkung [dB]	30 ± 1
Interstage Slope [dB]	3 dB fest, mit DF 204 zusätzlich 3 dB steckbar
Interstage Dämpfung [dB]	0 oder 6, steckbar
Rauschmaß [dB]	≤ 5,5**
Dämpfungssteller Eingang [dB] Ausgang [dB]	0 - 20 (Pads) 0 - 20 (Pads)
Messpunkte [dB]	20 ± 1
Maximaler Ausgangspegel
nach EN60728-3 mit 24 QAM256 Träger / 8 MHz-Bandbreite [dBμV]	109
nach EN60728-3 mit 6 QAM256 Träger / 8 MHz-Bandbreite [dBμV]	114
mit 7 QAM64 Träger / 6 MHz Bandbreite	115
Allgemeine Daten
Leistungsaufnahme [VA] / [W]	22 / 9,2
Wellenwiderstand [Ω]	75
Rückflussdämpfung [dB]	≥ 14 u. ab 40 MHz - 1,5 / Oktave (mindestens 10)
Anschlüsse	F-Buchsen, 75 Ω
EMV [Ω]	entspricht EN 50083 -2
Versorgungsspannung [V~/Hz]	230 - 23 %/+10 %, 50
Zulässige Umgebungstemperatur [°C]	-15…+50
Gehäuse (B x H x T) [mm]	135 x 154 x 49 (inklusive Konnektoren)
Gewicht [kg]	0,75
Einbau- und Betriebshöhe	< 4000 m über N.N.
Schutzart	DIN EN 60 529-IP 20

Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht.
Wir unterstützen Sie gerne!

Für weitere Fragen können Sie uns hier kontaktieren!

FAQ – HV 433-65 Hausanschlussverstärker (DOCSIS 3.1)

1. Für welche Anwendungen ist der HV 433-65 geeignet?
Der HV 433-65 ist ein leistungsstarker Hausanschlussverstärker für moderne Breitband-Kabelnetze. Er unterstützt DOCSIS 3.1 und eignet sich für Netze mit einem Rückweg bis 204 MHz und einem Vorweg bis 1218 MHz.

2. Welche Frequenzbereiche werden unterstützt?

Vorweg: 85–1218 MHz (mit passendem Diplexfilter DF65 bzw. DF204)
Rückweg: 5–65 MHz oder 5–204 MHz (abhängig vom eingesetzten Diplexfilter)

3. Welche Verstärkung bietet der Verstärker?

Vorweg: 32 dB
Rückweg: 30 dB

4. Ist der Verstärker für DOCSIS 3.1 geeignet?
Ja. Durch den erweiterten Frequenzbereich bis 1218 MHz im Vorweg und bis 204 MHz im Rückweg erfüllt der HV 433-65 die Anforderungen moderner DOCSIS-3.1-Netze.

5. Wie kann der Verstärker angepasst werden?
Die Konfiguration erfolgt über steckbare Pads und Jumper:

Eingangsdämpfung Vorweg: 0–20 dB
Entzerrer Vorweg: 0–18 dB
Interstage-Slope: 0 oder 7 dB
Rückweg-Dämpfung am Ein- und Ausgang: jeweils 0–20 dB

6. Welche maximalen Ausgangspegel sind möglich?
Vorweg:

102 dBµV linear
104 dBµV mit 7 dB Slope

Rückweg:

109 dBµV bei 24 QAM256-Trägern
bis 114 dBµV bei 6 QAM256-Trägern

7. Welche Messpunkte besitzt der Verstärker?
Der HV 433-65 verfügt über 20-dB-Messpunkte am Ein- und Ausgang. Dadurch können Pegel gemessen werden, ohne den Signalweg zu unterbrechen.

8. Kann der Rückweg individuell eingepegelt werden?
Ja. Sowohl am Eingang als auch am Ausgang stehen Dämpfungsglieder von 0 bis 20 dB zur Verfügung.

9. Welche Stromversorgung benötigt der Verstärker?

230 V AC / 50 Hz
Leistungsaufnahme: ca. 9,2 W (22 VA)

10. Wie hoch ist das Rauschmaß?

Vorweg: ≤ 7 dB
Rückweg: ≤ 5,5 dB

Diese niedrigen Werte tragen zu einer guten Signalqualität bei.

11. Welche Anschlüsse besitzt der Verstärker?
Der HV 433-65 verfügt über 75-Ω-F-Buchsen und ist für Koaxialnetze ausgelegt.

12. Welche Schutzart besitzt das Gerät?
Der Verstärker entspricht der Schutzart IP20 und ist ausschließlich für trockene Innenräume vorgesehen.

13. In welchem Temperaturbereich darf der Verstärker betrieben werden?
Der zulässige Betriebstemperaturbereich liegt zwischen -15 °C und +50 °C.

14. Welche Abmessungen hat der HV 433-65?

135 × 154 × 49 mm (inkl. Anschlüsse)
Gewicht: ca. 0,75 kg

15. Wann wird der Diplexfilter DF204 benötigt?
Der DF204 wird benötigt, wenn der Rückweg bis 204 MHz genutzt werden soll. Ohne den passenden Diplexfilter steht nur der entsprechende Standard-Rückweg zur Verfügung.

16. Welche Vorteile bietet die Push-Pull-Technologie?
Die Push-Pull-Verstärkerschaltung sorgt für:
