HVC 32 - Breitbandverstärker mit 5-65 / 85-1006 MHz

ASTRO

81,55 €

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: 217354

Produktinformationen "HVC 32 - Breitbandverstärker mit 5-65 / 85-1006 MHz"

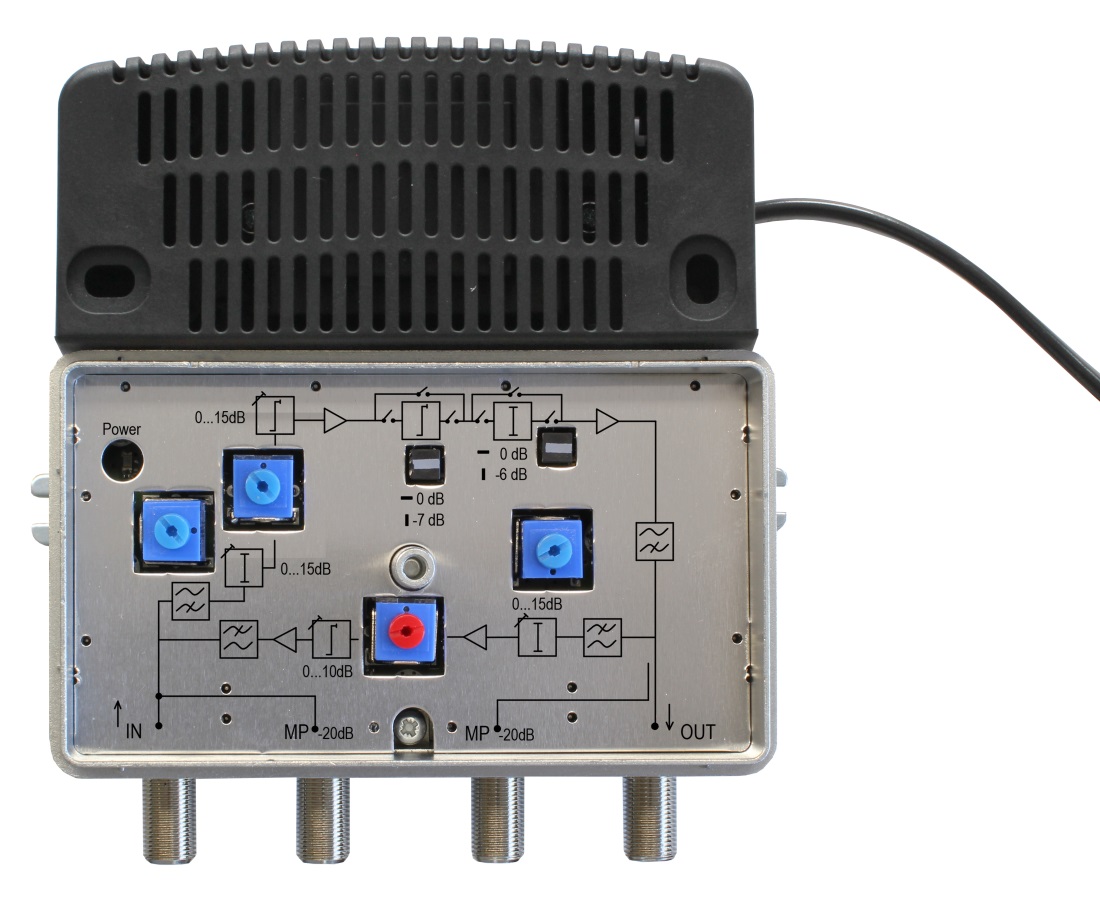

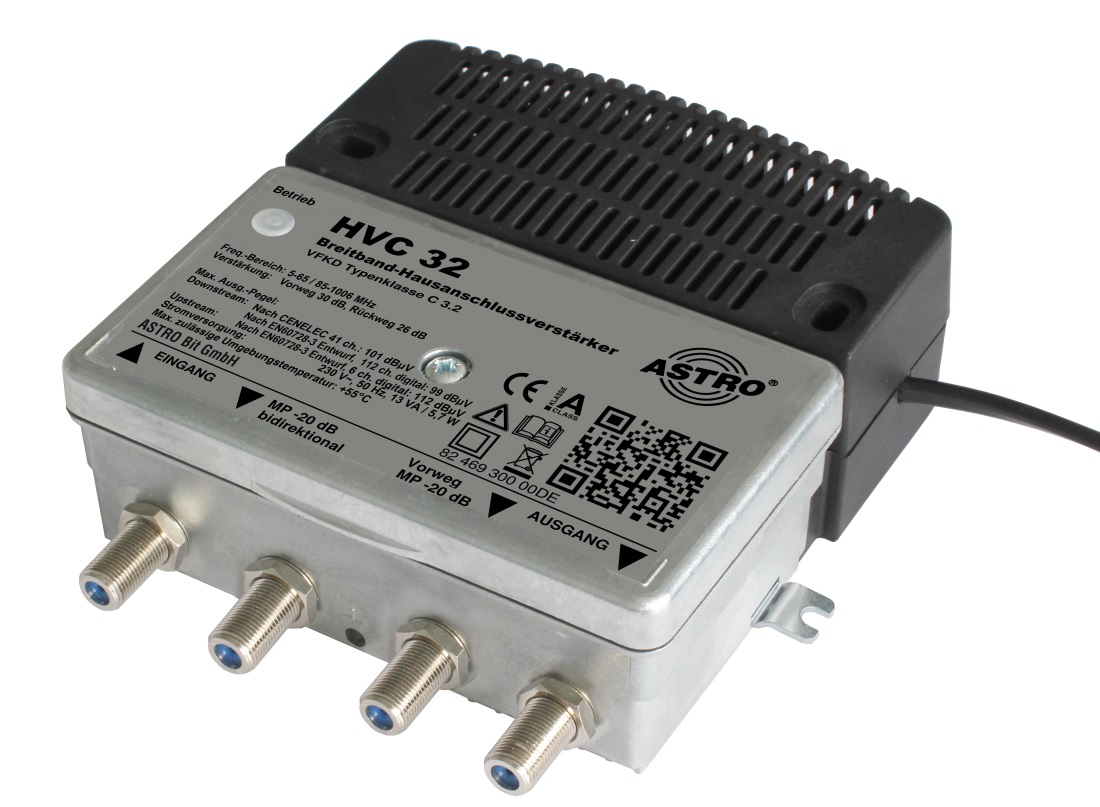

HVC 32 - Breitbandverstärker mit 5-65 / 85-1006 MHz

Breitbandverstärker mit aktivem 65 MHz Rückweg
hohe Aussteuerung des Rückweges für Betriebssicherheit auch bei Mehrkanallast
Dämpfung Vorweg 0 - 15 dB im Eingang, Pegelsteller
Entzerrer Vorweg 0 - 15 dB im Eingang, Pegelsteller
Interstage Slope im Vorweg 0 oder 7 dB, steckbar
Interstage Dämpfung im Vorweg 0 oder 6 dB, steckbar
Dämpfung Rückweg 0 - 15 dB, Pegelsteller
Interstage Slope im Rückweg 0 - 10 dB, Pegelsteller
Messpunkte in Ein- und Ausgang
Verstärkung Vorweg 30 dB
Ausgangspegel Vorweg 104 dBµV
Verstärkung Rückweg 29 dB
Ausgangspegel Rückweg 113 dBµV (7 Träger im RW je 6 MHz / 64 QAM)
20 dB Messpunkte im Ein- und Ausgang
Vodafone GmbH zertifiziert, Typklasse C(3.2)

Technische Daten:

Vorweg
Frequenzbereich [MHz]	85 - 1006
Verstärkung [dB]	33 ± 1 40 ± 1
Rauschmaß [dB]	≤ 4,5* ≤ 5,7*
Entzerrer im Eingang [dB]	0 - 18 (Pegelsteller)
Dämpfung im Eingang [dB]	0 - 20 (Pegelsteller)
Interstage Slope [dB]	0 oder 7 (steckbar)
Messpunkte: im Eingang im Ausgang [dB]	20 ± 2,5 (bidirektional) 20 ± 1 (richtgekoppelt)
Maximaler Ausgangspegel
Nach EN 60728-3, Entwurf, 112 Ch./8 MHz, 256 QAM, BER < 1E-9 nach KDG 1 TS 140 [dBμV]	97 102
Rückweg
Frequenzbereich [MHz]	5 - 65
Verstärkung [dB]	26 ± 1 30 ± 1
Interstage Slope [dB]	0, 3, 6 oder 9 (steckbar)
Rauschmaß [dB]	≤ 6,5**
Dämpfungssteller Eingang [dB]	0 - 20 (Pegelsteller)
Maximaler Ausgangspegel
nach KDG 1 TS 140 Nach EN 60728-3, Entwurf, 6 Ch./8 MHz, 256 QAM, BER < 1E-9 [dBμV]	mittlere Systemlast 111
Allgemeine Daten
VFKD Typenklasse	C3.2
Leistungsaufnahme [VA] / [W]	10 / 7
Wellenwiderstand [Ω]	75
Rückflussdämpfung [dB]	≥ 18 u. ab 40 MHz - 1,5 / Oktave (mindestens 10)
Anschlüsse	F-Buchsen, 75 Ω
EMV [Ω]	entspricht EN 50083 -2
Versorgungsspannung [V~/Hz]	230 / 50
Zulässige Umgebungstemperatur [°C]	-15…+55
Gehäuse (B x H x T) [mm]	135 x 140 x 49 (inklusive Konnektoren)
Gewicht [kg]	0,9
Einbau- und Betriebshöhe	< 3000 m über N.N.
Schutzart	DIN EN 60 529-IP 20

Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht.
Wir unterstützen Sie gerne!

Für weitere Fragen können Sie uns hier kontaktieren!

FAQ – HVC 32 Breitbandverstärker

1. Für welchen Einsatzbereich ist der HVC 32 geeignet?

Der HVC 32 ist ein Breitbandverstärker mit aktivem Rückweg (5–65 MHz) und Vorweg (85–1006 MHz). Er ist für den Einsatz in modernen Kabelnetzen, insbesondere bei hohem Datendurchsatz und Mehrkanalbetrieb, ausgelegt.

2. Welche besonderen Merkmale bietet der Verstärker?

Aktiver Rückweg mit hoher Aussteuerung für Betriebssicherheit
Stufenlos einstellbare Dämpfung und Entzerrung im Eingang
Steckbare Interstage-Elemente für flexible Anpassung (Dämpfung und Slope)
Messpunkte im Ein- und Ausgang (20 dB)
Vodafone GmbH zertifiziert, Typklasse C(3.2)

3. Welche Verstärkungswerte werden erreicht?

Vorweg (Downstream): 30–40 dB
Rückweg (Upstream): 26–30 dB

4. Wie hoch sind die maximalen Ausgangspegel?

Vorweg: bis 104 dBµV (Einzelwerte) bzw. 97–102 dBµV nach Norm (EN 60728-3, 112 Kanäle)
Rückweg: bis 111 dBµV (6 Kanäle, 256 QAM, mittlere Systemlast)

5. Welche Einstellmöglichkeiten sind vorhanden?

Vorweg:
- Dämpfung: 0–20 dB (Pegelsteller)
- Entzerrer: 0–18 dB (Pegelsteller)
- Interstage Slope: 0 oder 7 dB (steckbar)
- Interstage Dämpfung: 0 oder 6 dB (steckbar)
Rückweg:
- Dämpfung: 0–20 dB (Pegelsteller)
- Interstage Slope: 0, 3, 6 oder 9 dB (steckbar)
