HV 12 V3 - Breitband Kaskaden-Vorverstärker mit 5-65 / 85-1006 MHz

ASTRO

132,45 €

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: 217027

Produktinformationen "HV 12 V3 - Breitband Kaskaden-Vorverstärker mit 5-65 / 85-1006 MHz"

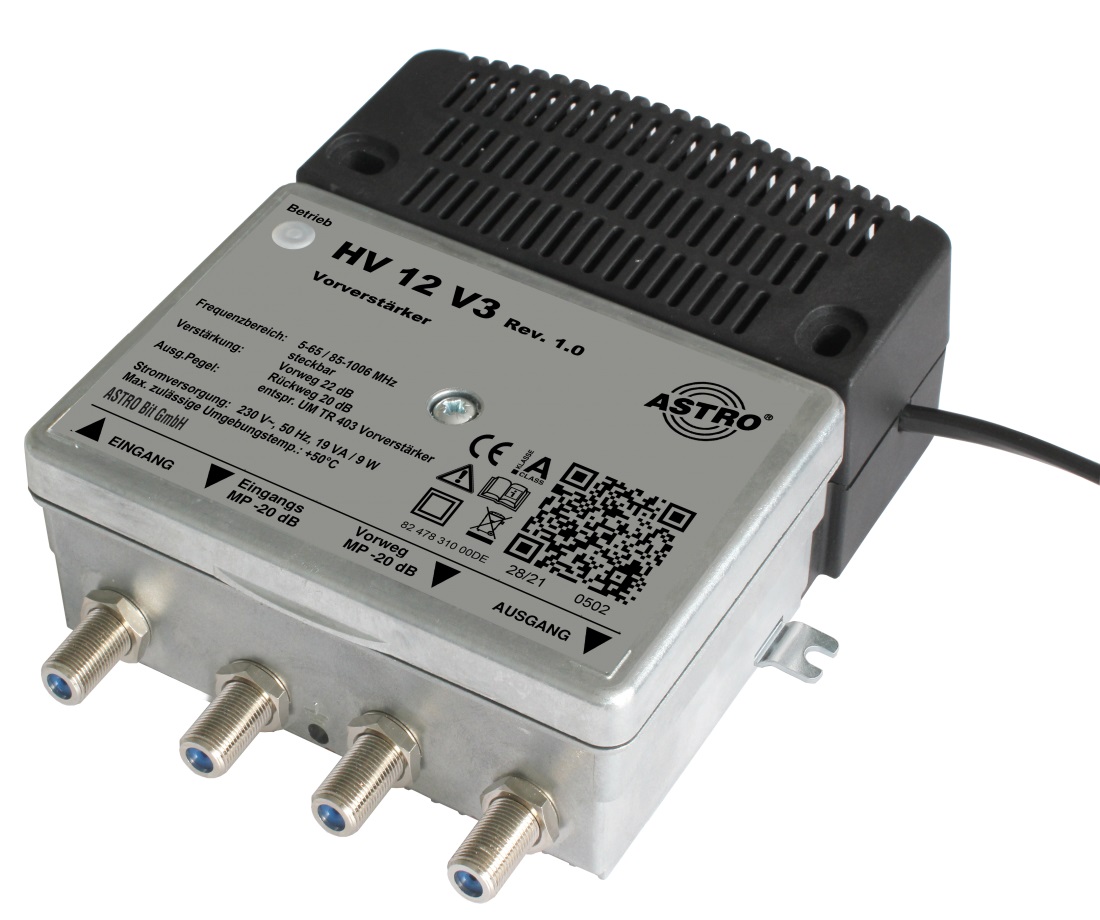

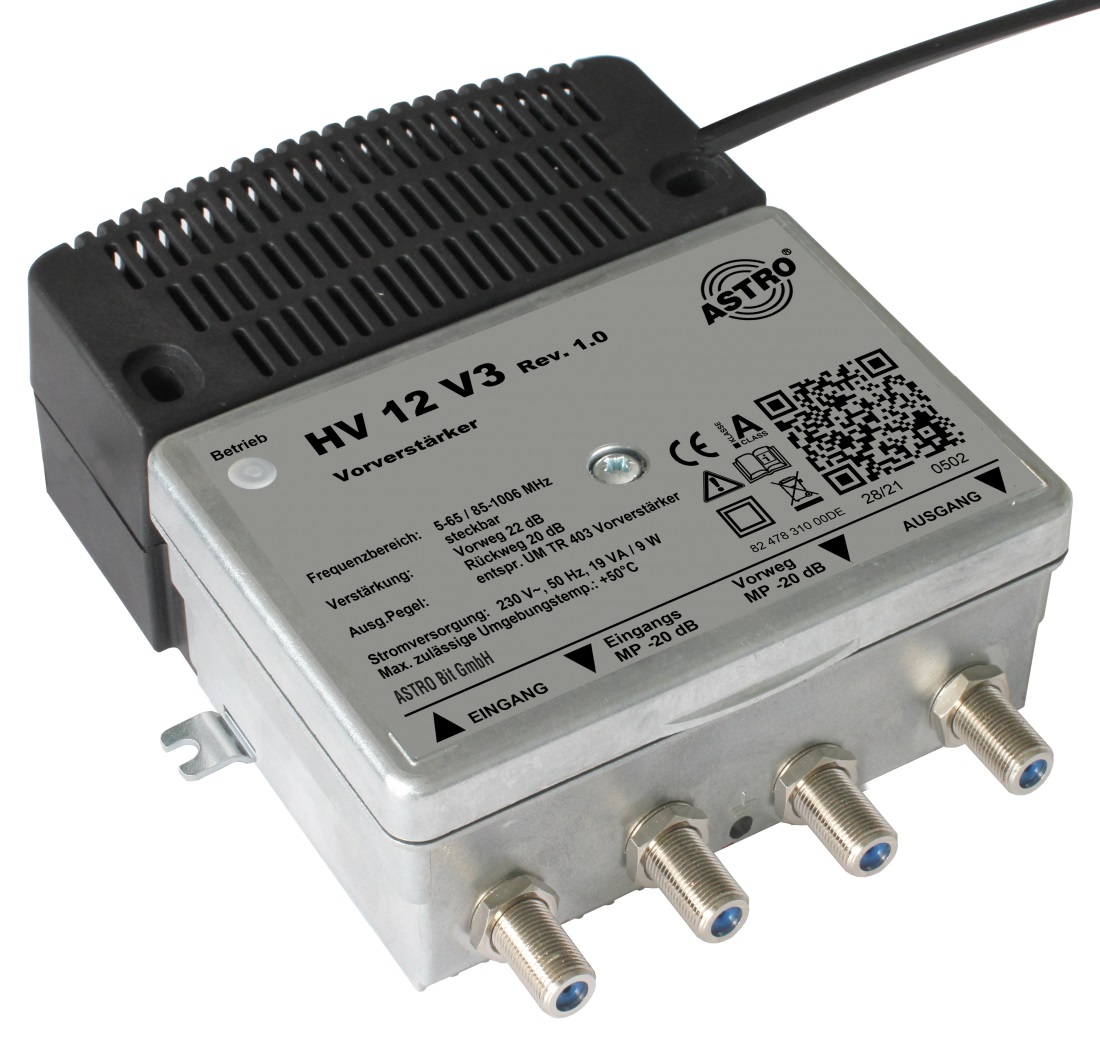

Astro HV 12 V3 – Breitband-Kaskaden-Vorverstärker

Leistungsstarker Vorverstärker für Kabelnetze mit aktivem Rückweg (5–65 MHz) und Vorweg bis 1006 MHz. Mit ca. 20 dB Verstärkung im Vor- und Rückweg gleicht er Leitungsverluste zuverlässig aus. Dank einstellbarer Entzerrung, Messpunkten am Ein- und Ausgang sowie Vodafone-Zertifizierung eignet sich der HV 12 V3 ideal für professionelle Installationen und zukunftssichere Signalversorgung.

Verstärkung Vorweg 22 dB, 85 – 1006 MHz,
Entzerrer steckbar bis 14 dB
Max. Ausgangspegel 100 dBµV
Rückweg Verstärkung 20 dB, 5 – 65 MHz

aktiver 65 MHz Rückweg
Vorweg bis 1006 MHz
Verstärkung Vorweg 20 dB
Interstage im Vorweg steckbar
Ausgangspegel Vorweg 100 dBµV

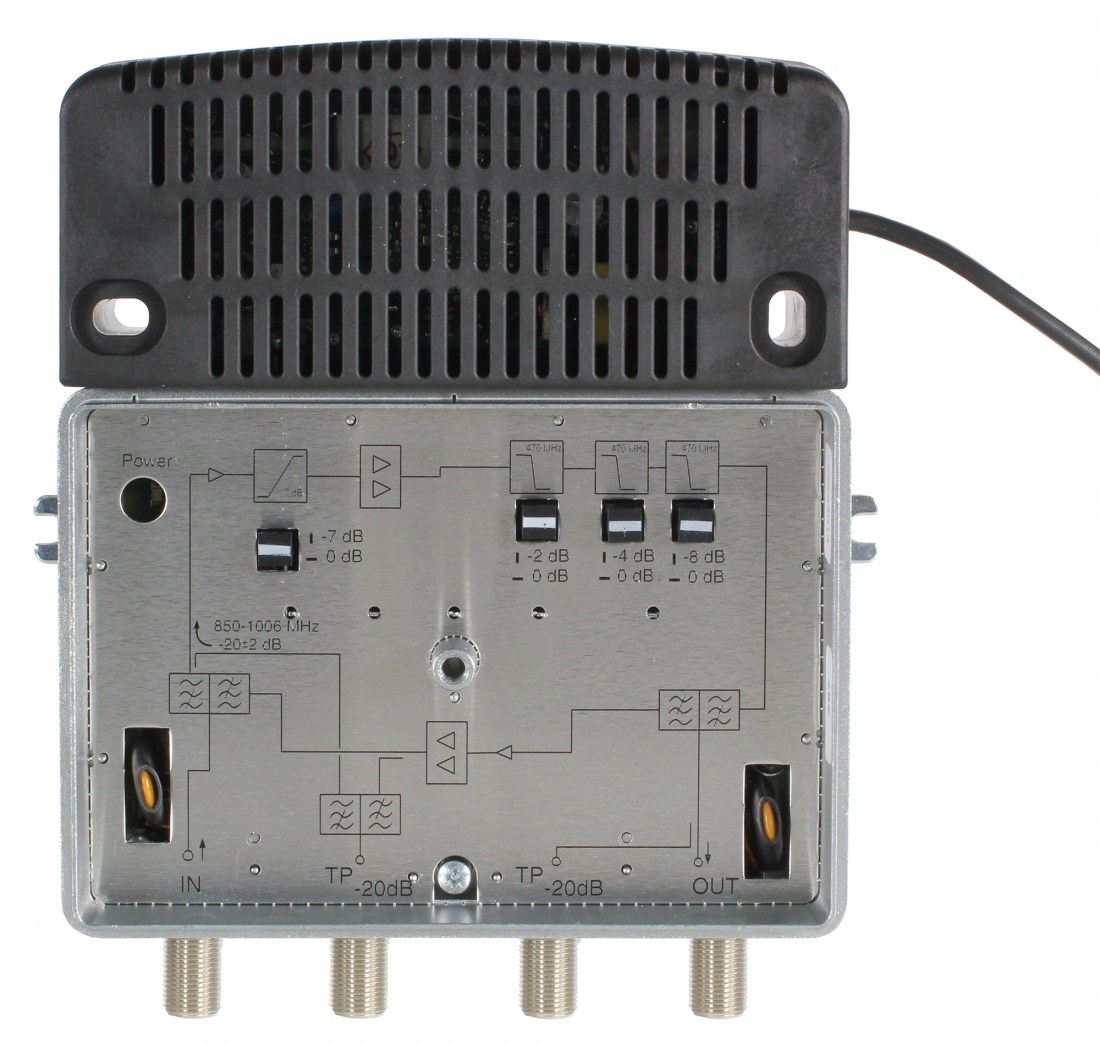

Systementzerrung im Vorweg über Steckbrücken (0-8 dB in 2 dB Schritten)
Verstärkung Rückweg 20 dB
Ausgangspegel Rückweg volle Systemlast
20 dB Messpunkt im Ein- und Ausgang
Vodafone GmbH zertifiziert Typklasse D (1.1)

Technische Daten:

Vorweg
Frequenzbereich [MHz]	85 - 1006
Verstärkung [dB]	22 + 1 /- 1,5
Welligkeit [dB]	± 0,8
Systementzerrer (470 - 1006 MHz) steckbar [dB]	bis 14 dB in 2 dB Schritten
Rauschmaß [dB]	≤ 3,2
Messpunkte: Eingang Ausgang [dB]	20 ± 2 (richtgekoppelt) 20 ± 1 (richtgekoppelt)
Maximaler Ausgangspegel
Nach UM TR 406 94 Ch. + 32 Ch. UKW Nach EN 60728-3 mit 94 Ch. / 256QAM flat Nach EN 60728-3 mit 112 Ch. / 256QAM flat Nach EN 60728-3 nach CENELEC 41 [dBμV]	100, 102 mit 7 dB Slope 102 100 95
Rückweg
Frequenzbereich [MHz]	5 - 65
Verstärkung [dB]	20 ± 0,8
Rauschmaß [dB]	≤ 5**
Messpunkt [dB]	Ausgang: 20 ± 1
Maximaler Ausgangspegel
Nach UM TS 413 mit 2 x 64QAM/6 MHz+1Ch. 64QAM/3,2 MHz bei BER <1E-8 [dBμV]	120
Nach UM TS 413 mit 7 Träger 64QAM/6 MHz bei BER <1E-8 [dBμV]	116
Nach VFKD 1 TS 140	volle Last
Allgemeine Daten
VFKD Typenklasse	D1.1
Leistungsaufnahme [VA] / [W]	19/9
Wellenwiderstand [Ω]	75
Rückflussdämpfung [dB]	≥ 18 u. ab 40 MHz - 1,5 / Oktave (mindestens 10)
Anschlüsse	F-Buchsen, 75 Ω
EMV [Ω]	entspricht EN 50083 -2
Versorgungsspannung [V~/Hz]	230 / 50
Zulässige Umgebungstemperatur [°C]	-15…+50
Gehäuse (B x H x T) [mm]	135 x 154 x 49 (inklusive Konnektoren)
Gewicht [kg]	0,8
Einbau- und Betriebshöhe	< 4000 m über N.N.
Schutzart	DIN EN 60 529-IP 20

Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht.
Wir unterstützen Sie gerne!

Für weitere Fragen können Sie uns hier kontaktieren!

Hersteller / Verantwortliche Person / Importeur:

ASTRO Bit GmbH
Olefant 3
51427 Bergisch Gladbach

Tel.: 02204 405-0
Fax: 02204 405-10
E-Mail: kontakt@astro-kom.de

FAQ – Astro HV 12 V3

Für welchen Einsatzbereich ist der HV 12 V3 geeignet?
Der Vorverstärker wird in Kabelnetzen eingesetzt, um Signalverluste über lange Leitungswege oder viele Abzweige auszugleichen. Er unterstützt Fernsehen, Radio und Datenübertragung (z. B. Internet via Kabel).

Welche Frequenzbereiche deckt der Verstärker ab?

Rückweg (Upstream): 5–65 MHz
Vorweg (Downstream): 85–1006 MHz

Wie hoch ist die Verstärkung?

Vorweg: ca. 20–22 dB
Rückweg: ca. 20 dB

Welchen maximalen Ausgangspegel erreicht der HV 12 V3?
Der Vorweg erreicht bis zu 100 dBµV unter Vollaussteuerung.

Gibt es eine Entzerrung für unterschiedliche Kabelstrecken?
Ja, die Systementzerrung ist über Steckbrücken einstellbar (0–8 dB in 2-dB-Schritten).

Ist der Rückweg aktiv?
Ja, der HV 12 V3 hat einen aktiven Rückweg bis 65 MHz, ideal für interaktive Dienste und Kabel-Internet.

Gibt es Messpunkte für die Installation?
Ja, sowohl am Eingang als auch am Ausgang ist ein 20 dB Messpunkt vorhanden.

Ist der Verstärker zugelassen für große Netzbetreiber?
Ja, er ist von Vodafone GmbH zertifiziert (Typklasse D, 1.1) und somit für professionelle Installationen geeignet.
