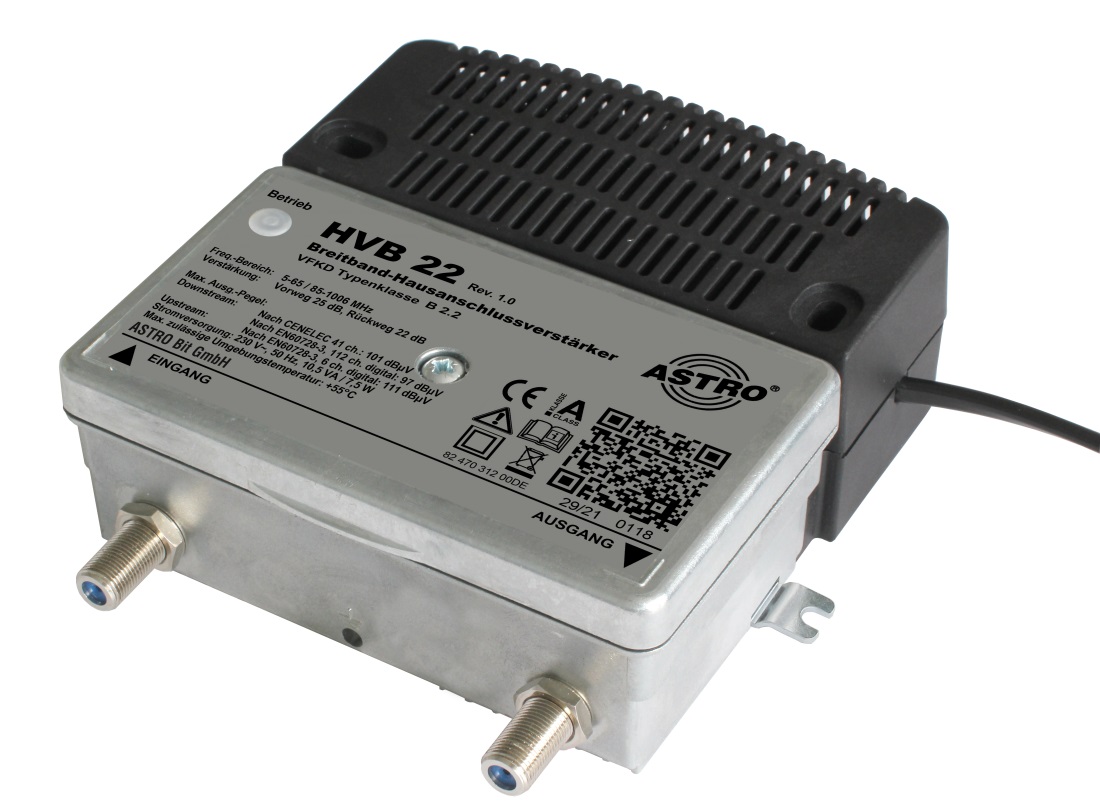

HVB 22 - Breitbandverstärker mit 5-65 / 85-1006 MHz

ASTRO

55,10 €

Sofort verfügbar, Lieferzeit: 2-5 Tage

Produktnummer: 217369

Produktinformationen "HVB 22 - Breitbandverstärker mit 5-65 / 85-1006 MHz"

HVB 22 - Breitbandverstärker mit 5-65 / 85-1006 MHz

Breitbandverstärker mit aktivem 65 MHz Rückweg
hohe Aussteuerung des Rückweges für Betriebssicherheit auch bei Mehrkanallast
Verstärkung Vorweg 25 dB
Ausgangspegel Vorweg 97 dBµV
Verstärkung Rückweg 22 dB
Ausgangspegel Rückweg 111 dBµV (6 Träger im RW je 8 MHz / QAM256)
Dämpfung Vorweg 0 - 20 dB im Eingang, Dämpfungssteller
Entzerrer Vorweg 0 - 18 dB im Eingang, Dämpfungssteller
Interstage Slope 0 oder 7 dB, steckbar
Dämpfung im Rückweg 0 - 20 dB im Eingang, Dämpfungssteller
Interstage Slope im Rückweg 3 dB fest

Technische Daten:

Vorweg
Frequenzbereich [MHz]	85 - 1006
Verstärkung [dB]	25 ± 1
Rauschmaß [dB]	≤ 5,5*
Entzerrer im Eingang [dB]	0 - 18 (Pegelsteller)
Dämpfung im Eingang [dB]	0 - 20 (Pegelsteller)
Interstage Slope [dB]	0 oder 7 (steckbar)
Messpunkte: im Ausgang [dB]	20 ± 1 (richtgekoppelt)
Maximaler Ausgangspegel
Nach EN 60728-3, Entwurf, 112 Ch./8 MHz, 256 QAM, BER < 1E-9 Nach KDG 1 TS 140 (Cenelec 41 Ch.) [dBμV]	97 102
Rückweg
Frequenzbereich [MHz]	5 - 65
Verstärkung [dB]	19...22 ± 1
Interstage Slope [dB]	3 (fest)
Rauschmaß [dB]	≤ 6,5**
Dämpfungssteller Eingang [dB]	0 - 20 (Pegelsteller)
Maximaler Ausgangspegel
nach KDG 1 TS 140 Nach EN 60728-3, Entwurf, 6 Ch./8 MHz, 256 QAM, BER < 1E-9 [dBμV]	mittlere Systemlast 111
Allgemeine Daten
VFKD Typenklasse	B2.1/B2.2
Leistungsaufnahme [VA] / [W]	10 / 7,2
Wellenwiderstand [Ω]	75
Rückflussdämpfung [dB]	≥ 14 u. ab 40 MHz - 1,5 / Oktave (mindestens 10)
Anschlüsse	F-Buchsen, 75 Ω
EMV [Ω]	entspricht EN 50083 -2
Versorgungsspannung [V~/Hz]	230 / 50
Zulässige Umgebungstemperatur [°C]	-15…+55
Gehäuse (B x H x T) [mm]	135 x 140 x 49 (inklusive Konnektoren)
Gewicht [kg]	0,8
Einbau- und Betriebshöhe	< 3000 m über N.N.
Schutzart	DIN EN 60 529-IP 20

anden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht.
Wir unterstützen Sie gerne!

Für weitere Fragen können Sie uns hier kontaktieren!

FAQ – HVB 22 Breitbandverstärker

1. Wofür ist der HVB 22 geeignet?

Der HVB 22 ist ein kompakter Breitbandverstärker mit aktivem Rückweg (5–65 MHz) und Vorweg (85–1006 MHz). Er eignet sich für moderne Kabelnetze und sorgt dank hoher Aussteuerung für stabile Übertragungen – auch bei Mehrkanalbetrieb.

2. Welche Hauptmerkmale bietet das Gerät?

Aktiver 65-MHz-Rückweg
Hohe Betriebssicherheit durch robuste Aussteuerung
Stufenlos einstellbare Dämpfung und Entzerrung im Eingang
Steckbarer Interstage Slope im Vorweg (0 oder 7 dB)
Fester Interstage Slope im Rückweg (3 dB)
Messpunkte am Ausgang (20 dB, richtgekoppelt)

3. Welche Verstärkungswerte erreicht der HVB 22?

Vorweg (Downstream): 25 dB (±1)
Rückweg (Upstream): 19–22 dB (±1)

4. Wie hoch sind die maximalen Ausgangspegel?

Vorweg: bis 97–102 dBµV (abhängig von Kanalanzahl, nach EN 60728-3 und KDG 1 TS 140)
Rückweg: bis 111 dBµV (6 Träger, 256 QAM, mittlere Systemlast)

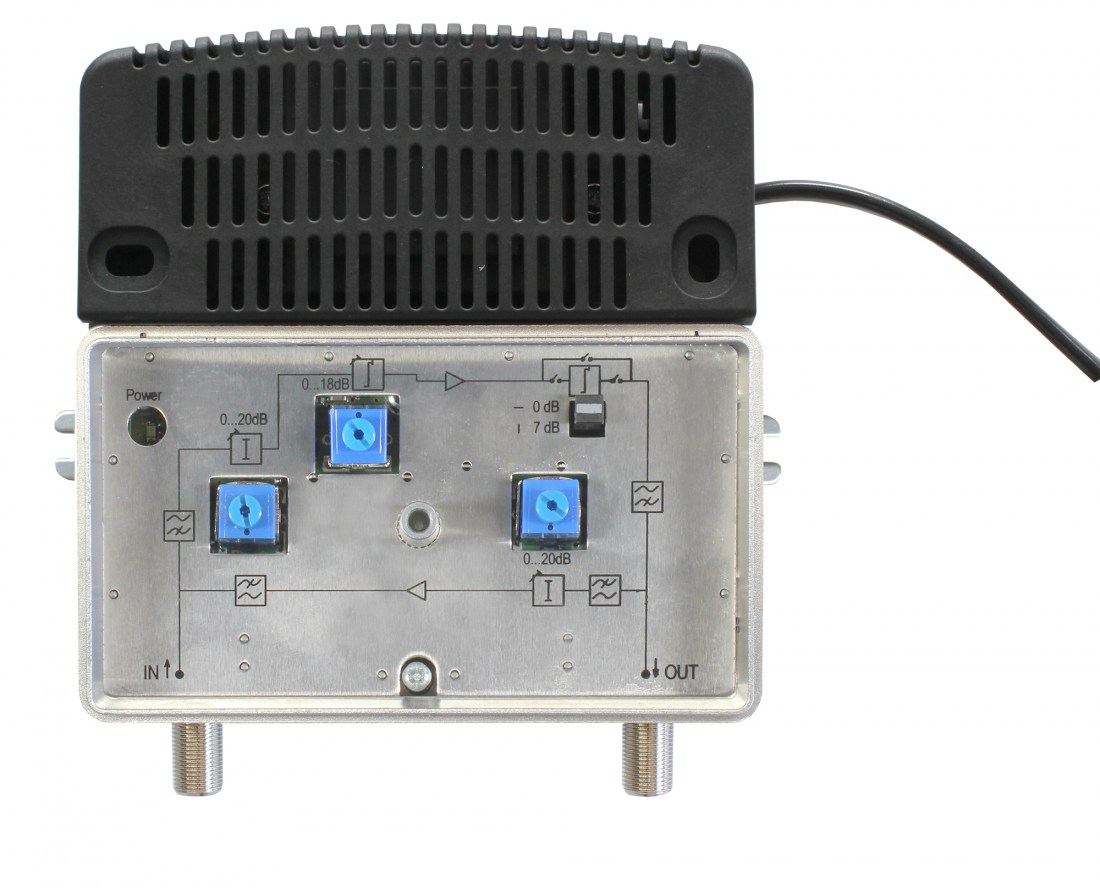

5. Welche Einstellmöglichkeiten gibt es?

Vorweg:
- Dämpfung: 0–20 dB (Pegelsteller)
- Entzerrer: 0–18 dB (Pegelsteller)
- Interstage Slope: 0 oder 7 dB (steckbar)
Rückweg:
- Dämpfung: 0–20 dB (Pegelsteller)
- Interstage Slope: 3 dB (fest)
