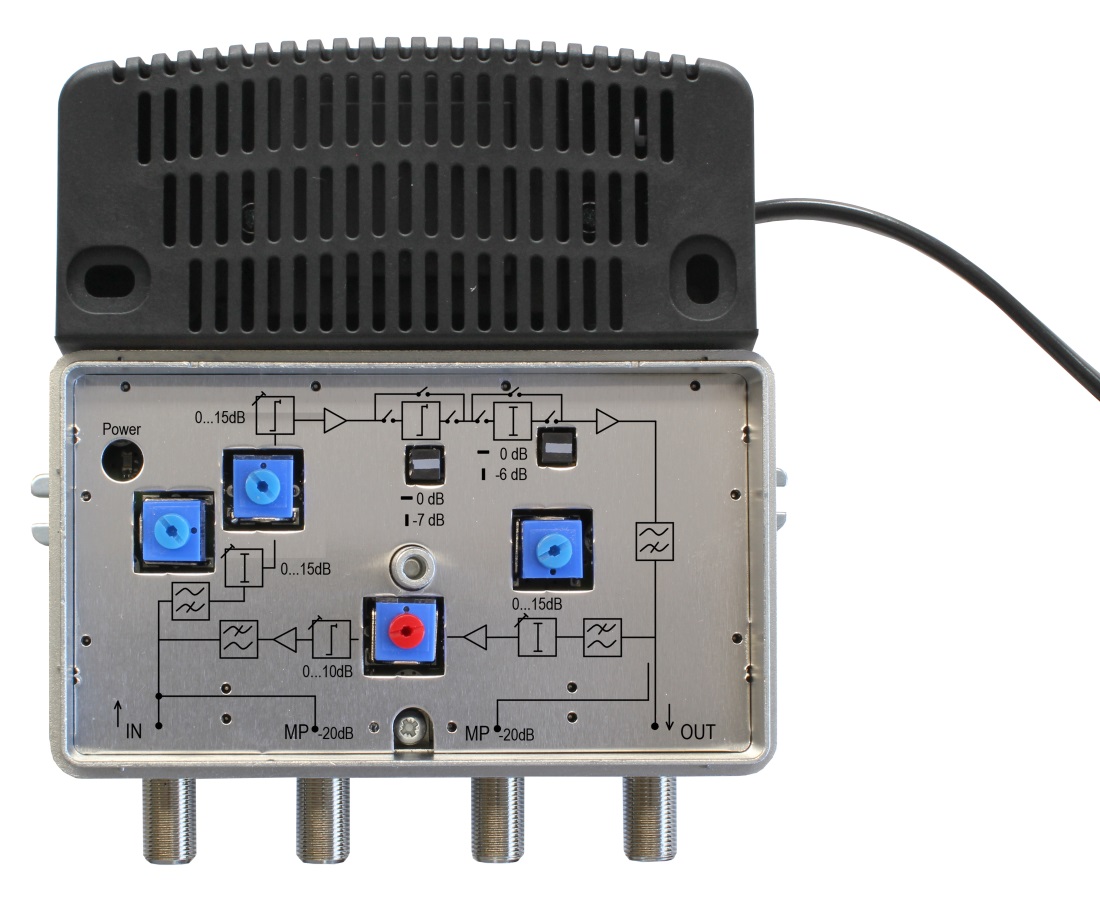

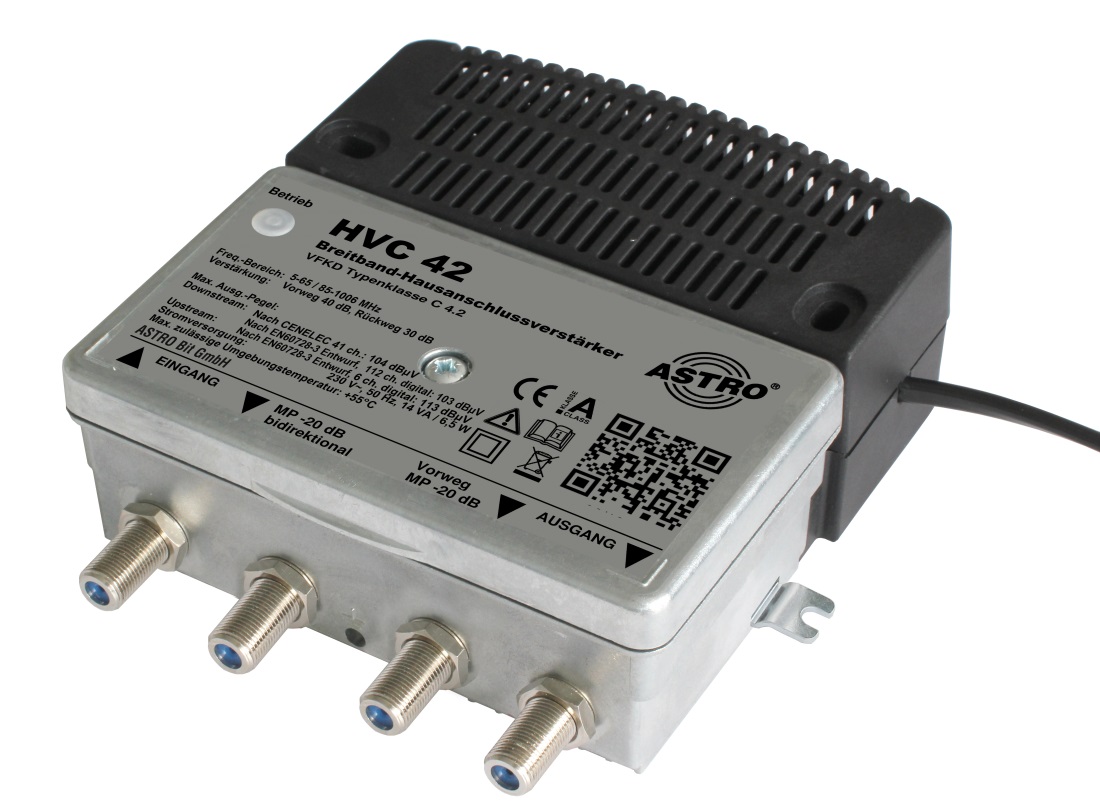

HVC 42, Breitbandverstärker mit 5-65 / 85-1006 MHz

HVB 31 Breitbandverstärker mit 65 MHz Rückweg 25dB; vorw. bis 1006MHz 31dB/99dBµV, Interstage-Slope steckbar Dämpfungssteller 0-15dB, Entzerrer 0-15dB, F-Buchsen Universeller Breitbandverstärker Breitbandverstärker mit aktivem 65 MHz Rückweg hohe Aussteuerung des Rückweges für Betriebssicherheit auch bei Mehrkanallast Verstärkung Vorweg 31 dB Ausgangspegel Vorweg 99 dBµV Verstärkung Rückweg 25 dB Ausgangspegel Rückweg 112 dBµV (6 Träger im RW je 8 MHz / QAM256) Dämpfung Vorweg 0 - 15 dB im Eingang, Dämpfungssteller Entzerrer Vorweg 0 - 15 dB im Eingang, Dämpfungssteller Interstage Slope 0 oder 7 dB, steckbar Dämpfung im Rückweg 0 - 15 dB im Eingang, Dämpfungssteller Interstage Slope im Rückweg 3 dB fest Vodafone zertifiziert, Typklasse B(3.1) Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

HVB 32 Breitbandverstärker mit 65MHz Rückweg 26dB/112dBµV; vorw. 32dB/101dBµVInterstage-Slpoe steckbar Dämpfungssteller vorw./Entzerr. /rückw. 0-15 dB2x F-Buchsen Universeller Breitbandverstärker Breitbandverstärker mit aktivem 65 MHz Rückweg hohe Aussteuerung des Rückweges für Betriebssicherheit auch bei Mehrkanallast Verstärkung Vorweg 32 dB Ausgangspegel Vorweg 101 dBµV Verstärkung Rückweg 26 dB Ausgangspegel Rückweg 112 dBµV (6 Träger im RW je 8 MHz / QAM256) Dämpfung Vorweg 0 - 15 dB im Eingang, Dämpfungssteller Entzerrer Vorweg 0 - 15 dB im Eingang, Dämpfungssteller Interstage Slope 0 oder 7 dB, steckbar Dämpfung im Rückweg 0 - 15 dB im Eingang, Dämpfungssteller Interstage Slope im Rückweg 3 dB fest Vodafone zertifiziert, Typklasse B(3.2) Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

Das VMR 24-RS ist ein Rückweg-Verstärkermodul mit hohem Ausgangspegel zum Nachrüsten der CV- und HV-Verstärker der Firma POLYTRON. Mit dem VMR 24-RS  kann in den Rückweg eines TV-Kabelnetzes (Upstream) zusätzlich eine 6 dB oder 40 dB (praktisch AUS) geschaltet werden. Bei gleichzeitiger Beobachtung des Rückwegspektrums lassen sich Störungen (Ingress) leichter eingrenzen. Die Steuerung des VMR 24-RS erfolgt vom RKM-TX87 oder RKM-Server, RKM-EG - beide mit KFG 2 - auf 87,3 MHz von einem PC mit unserer Steuersoftware per LAN-Schnittstelle. Es lassen sich ca. 4 x 109 Transponder steuern.Technische DatenInterne Spannung UB12VDCInterner Strom IBca. 110 mAFrequenzbereich5-65 MHzVerstärkund (einstellbar)14....24 dBEntzerrung (einstellbar)0....10 dBRückwegschalter (Dämpfung)0 / 6 / 40 dBAusgangspegel nach DIN EN 50083105 dB (μV) 60dB IMA 2.Ordnung (DIN 45004 A1) 116 dB (μV) 60dB IMA 3.Ordnung (DIN 45004 B) Datenblatt Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

TRIAX Hausanschlussverstärker GHV 135CFrequenzbereich vorwärts, 47/85-1006 MHz, 29-35 dB, CTB/CSO(42 Kanäle) 103/105 dBµV, passiver/aktiver RK 5-65 MHz, (modular), 24/30 dB, Jumper für Dämpfung und Leitungsentzerrung, mit externen Messbuchsen. Hausanschlussverstärker 1.006 MHz, 35 dB Vorverstärkereinstellungen (Dämpfung- und Schräglage) über Drehschalter einstellbar in 1 dB Stufen Variable Rückkanalverstärkung, schaltbar: aktiv oder passiv Typenklasse nach VF/KDG 1TS140 C3.2 MK V Technische Daten Frequenzbereich Vorwärtsbereich (*schaltbar)  MHz 47-1006* 85-1006* Rückweg (schaltbar) MHz5-65* Verstärkung vorwärtsVerstärkung @ 1006 MHz, schaltbar (Jumper) dB 35/29 Dämpfung Eingang (Drehschalter, 1 dB-Schritte) dB 0-15 Entzerrung (Drehschalter, 1 dB-Schritte)   dB 0-15 Interstage Dämpfung (Jumper) dB 0/6 Interstage Slope (Jumper) dB 0/3/7/10 Verstärkung rückwärts Verstärkung @ 60 MHz, schaltbar (Jumper)       dB 30/24 Dämpfung Eingang (GHV: Drehschalter, GPV: Jumper) dB 0-15 Dämpfung Ausgang (Drehschalter, 1 dB-Schritte) dB --- Interstage Entzerrung/Slope (Jumper) dB 0/3/6/9 Linearität Amplitudenfrequenzgang  5...65/87...1006 MHz dB± 1.0 Rauschmaß (typisch) Vorwärts (RC „on“)     dB 5.0 Rückwärts (RC „aktiv“) dB 5.0 Rückflussdämpfung @ 40 MHz, -1.5 dB/Oktave min. Cat B Vorwärts, rückwärts dB > 18 Max. Ausgangspegel vorwärts CTB, CSO (42 Kan. 852 MHz) Slope 0/7 dB dBμV 103/105 Max. Ausgangspegel rückwärts 16 QAM (KDG1TS140 - C/Klasse 1) dBμV 120/ML HF Anschlüsse (75 Ohm) Eingang/Ausgang F-Buchse Messbuchse Eingang (bi-direktional) dB -20 Messbuchse Ausgang (uni-direktional) dB -20 Betriebsbedingungen Versorgungsspannung (50-60 Hz) V 190-264 Leistungsaufnahme W < 7 Betriebstemperaturbereich °C -25...+55 ESD-/Surge-Schutz KV 10/1 Schutzart/Schutzklasse II / IP 20 Abmessungen (B x H x T) mm 170x90x65 Gewicht kg 0,75 Standards Produktstandard/Sicherheit/EMV EN 60728-3 Class 2 / EN 607728-11, EN 60065 / EN 50083-2 RoHS 2002/95/EG konform ja Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!

Nachrüstung Rückwegschalter für Triax Steckmodel für:GHV 900 SerieGHV 135CGHV 140CDGPV 150DAnschluss über vorhandenen Steckkontakt.Keine Änderung im Verstärker notwenig.Upstream: 0 / -6 / -40 dBProspekt CATV-Management-System (Seite 20) Sendefrequenz Variante 1 Variante 2 BK-Netz-Konfiguration Upstream bis 65 MHz bis 85 MHz empfohlene Sendefrequenz für Rückweg-Schalter 87,3 MHz 108,0 MHz  Als Standard-Konfiguration liefern wir Rückweg-Schalter für Variante 1 mit der Sendefrequenz 87,3 MHz. Abweichende Frequenzen, z. Bsp. für Variante 2, sind bei jeder Bestellung anzugeben. Der Rückweg-Schalter wird entsprechend mit dieser Frequenz gefertigt. Für eine mögliche Systemumstellung bietet SAT-Kabel die Frequenzänderung der Rückweg- Module von 87,3 MHz auf 108,0 MHz an. Bitte kontaktieren Sie hierfür unseren Support. Ein gemeinsamer Betrieb von Variante 1 und 2 ist unter Verwendung von 2 Datensendern am RKM-Server möglich.   Fanden Sie den gewünschten Artikel nicht? Kontaktieren Sie uns per Anruf oder Nachricht. Wir unterstützen Sie gerne! Für weitere Fragen können Sie uns hier kontaktieren!
